In der Elektronikfertigung sind PCBA- Tests von entscheidender Bedeutung, um sicherzustellen, dass Leiterplatten und ihre Komponenten wie vorgesehen funktionieren. Die frühzeitige Fehlererkennung trägt dazu bei, Produktionskosten zu senken, Fehler zu verhindern und die Produktqualität aufrechtzuerhalten. In diesem Artikel werden verschiedene PCBA-Testmethoden verglichen und ihre Stärken und Schwächen hervorgehoben. Durch das Verständnis dieser Methoden können Hersteller die richtige Teststrategie auswählen, um die Produktionseffizienz und Produktzuverlässigkeit zu optimieren.
Beim PCBA-Testen wird die elektrische und mechanische Leistung von Leiterplattenbaugruppen (PCBAs) überprüft. Das Ziel besteht darin, Fehler in der Platine und ihren Komponenten zu identifizieren, um sicherzustellen, dass die Platine ordnungsgemäß funktioniert und den Designspezifikationen entspricht. Dieser Testprozess umfasst mehrere Methoden, die jeweils darauf ausgelegt sind, bestimmte Arten von Fehlern zu erkennen, z. B. Komponentenausfälle, Lötprobleme oder Verbindungsprobleme.
Ohne PCBA-Tests können Mängel unentdeckt bleiben, was zu fehlerhaften Produkten oder kostspieligen Rückrufen führen kann. Durch Tests wird sichergestellt, dass jedes Board wie vorgesehen funktioniert, wodurch Probleme vermieden werden, die die Leistung des Produkts unter realen Bedingungen beeinträchtigen könnten. Darüber hinaus trägt es dazu bei, Nacharbeiten zu vermeiden, Ausschussraten zu reduzieren und die Produktionszeitpläne zu verbessern, was letztendlich die Fertigungseffizienz steigert.
In-Circuit-Testing (ICT) ist eine der am häufigsten verwendeten Methoden zur Überprüfung der Funktionalität einzelner Komponenten auf einer Leiterplatte. Dabei wird eine spezielle Vorrichtung, oft auch „Nagelbett“ genannt, verwendet, um die elektrische Leistung jeder Komponente zu testen. IKT ist aufgrund seiner Geschwindigkeit und hohen Fehlerabdeckung ideal für die Massenproduktion. Allerdings können die anfänglichen Einrichtungskosten für kundenspezifische Vorrichtungen erheblich sein. Während ICT bei der Erkennung elektrischer Probleme wie offener Stromkreise, Kurzschlüsse und falscher Komponentenwerte hervorragende Leistungen erbringt, kann es bestimmte mechanische Defekte nicht erkennen oder die Gesamtleistung der Platine unter realen Bedingungen beurteilen.
Functional Testing (FCT) testet die komplette Platine durch die Simulation realer Betriebsbedingungen. Im Gegensatz zu ICT, das sich auf einzelne Komponenten konzentriert, bewertet FCT die Gesamtleistung des Boards und stellt sicher, dass es in seiner endgültigen Anwendung wie erwartet funktioniert. Diese Methode ist besonders nützlich zur Überprüfung von Problemen auf Systemebene, wie z. B. Logikfehlern oder Schnittstellenproblemen. FCT ist jedoch zeitaufwändiger als ICT und erfordert kundenspezifische Testvorrichtungen, wodurch es für die Massenproduktion weniger geeignet ist. Es wird am häufigsten für die Endproduktvalidierung oder Kleinserienproduktionen verwendet.
Flying Probe Testing ist eine flexiblere und kostengünstigere Alternative zu IKT. Es verwendet Robotersonden, um Kontakt mit den Testpunkten der Platine herzustellen und so die elektrische Leistung der Platine zu testen, ohne dass eine spezielle Vorrichtung erforderlich ist. Diese Methode eignet sich ideal für Prototypen, Kleinserien oder Designs mit häufigen Änderungen. Während Flying-Probe-Tests langsamer sind als IKT und möglicherweise nicht für die Produktion im großen Maßstab geeignet sind, bieten sie den Vorteil geringerer Einrichtungskosten und größerer Flexibilität.
Bei der automatisierten optischen Inspektion (AOI) werden mithilfe hochauflösender Kameras detaillierte Bilder der Platine erfasst und mit einem Referenzdesign verglichen. AOI zeichnet sich durch die Erkennung sichtbarer Fehler wie falsch ausgerichteter Komponenten, Lötbrücken oder fehlender Teile aus. Es ist zerstörungsfrei und schnell und eignet sich daher ideal für die Massenproduktion. AOI beschränkt sich jedoch auf die Erkennung von Oberflächendefekten und kann keine elektrischen Probleme oder versteckten Fehler in den inneren Schichten der Platine identifizieren.
Die Röntgeninspektion (AXI) ist eine leistungsstarke Methode zur Erkennung interner Defekte in Bauteilen wie BGAs (Ball Grid Arrays), bei denen die Lötstellen nicht sichtbar sind. AXI verwendet Röntgenstrahlen, um Bilder zu erstellen, die versteckte Probleme wie Lötlücken oder Brückenbildung aufdecken, die andere Methoden wie AOI nicht erkennen können. Während AXI eine hohe Genauigkeit bietet und für komplexe Baugruppen unerlässlich ist, ist es teuer und erfordert qualifizierte Bediener. Es eignet sich am besten für Anwendungen mit hoher Dichte oder hoher Zuverlässigkeit, beispielsweise in der Automobilindustrie oder in medizinischen Geräten.
Testmethode | Hauptfokus | Vorteile | Nachteile | Am besten für |
In-Circuit-Tests (ICT) | Prüfung elektrischer Komponenten | Hohe Fehlerabdeckung, schnelle Diagnose | Hohe Anschaffungskosten, erfordert kundenspezifische Vorrichtungen | Großserienfertigung |
Funktionstest (FCT) | Volle Systemfunktionalität | Reale Simulation, umfassend | Zeitaufwändig, erfordert kundenspezifische Vorrichtungen | Endgültige Validierung, Massenproduktion |
Flying-Probe-Tests | Elektrische Prüfung, flexibel | Keine Vorrichtungen erforderlich, kostengünstig | Langsamer als ICT, nicht ideal für hohe Volumina | Prototypen, Kleinserienfertigung |
Automatisierte optische Inspektion (AOI) | Visuelle Fehlererkennung | Schnell, zerstörungsfrei, ideal für hohen Durchsatz | Interne Fehler können nicht erkannt werden | Frühzeitige Fehlererkennung |
Röntgeninspektion (AXI) | Versteckte Mängel (z. B. BGA-Lötmittel) | Erkennt interne Defekte, ideal für Platinen mit hoher Dichte | Teuer, erfordert spezielle Schulung | Komplexe Baugruppen mit verdeckten Verbindungen |
Bei der Laserinspektion scannen Laser die Oberfläche der Platine und messen ihre Merkmale mit hoher Präzision. Diese Methode ist besonders in der frühen Produktionsphase nützlich, um unbestückte Platinen zu prüfen. Die Laserinspektion ist zerstörungsfrei und erfordert keine kundenspezifischen Vorrichtungen, ist jedoch mit hohen Anfangskosten und laufenden Wartungsanforderungen verbunden. Es ist ideal, um sicherzustellen, dass unbestückte Platinen vor der Montage den Maß- und Strukturstandards entsprechen.
Bei der Querschnittsanalyse wird eine Probe physisch aus der Platte geschnitten und unter einem Mikroskop analysiert. Diese Methode hilft bei der Identifizierung interner Defekte wie schlechter Lötung, falscher Kupferbeschichtung oder struktureller Probleme. Während die Querschnittsanalyse die detaillierteste Analyse liefert, ist sie destruktiv und kann nur an einer kleinen Probe des Produkts durchgeführt werden. Es wird häufig zur Fehleranalyse oder zur Validierung von Fertigungsprozessen eingesetzt.
Beim Burn-In-Test werden Platinen extremen Bedingungen wie hohen Temperaturen oder Spannungen ausgesetzt, um die Alterung zu beschleunigen und frühzeitige Ausfälle zu erkennen. Dieser Test hilft dabei, Komponenten zu identifizieren, die unter normalen Betriebsbedingungen vorzeitig ausfallen könnten. Während Burn-In-Tests die Zuverlässigkeit verbessern und besonders wichtig für hochzuverlässige Produkte wie Medizin- oder Automobilgeräte sind, können sie zeitaufwändig sein und aufgrund der Belastung der Komponenten die Ausbeute verringern.
Lötbarkeitstests stellen sicher, dass die Komponenten und Pads der Platine während des Montageprozesses richtig am Lot haften können. Dieser Test ist wichtig, um schwache Lötstellen zu vermeiden, die zu unterbrochenen Verbindungen oder Ausfällen führen können. Sie wird üblicherweise im Rahmen der Eingangsqualitätskontrolle (IQC) durchgeführt, um die Zuverlässigkeit von Komponenten sicherzustellen, bevor sie in der Produktion verwendet werden.
PCB-Kontaminationstests erkennen schädliche Rückstände, die nach dem Herstellungsprozess auf der Platine zurückbleiben, wie z. B. Flussmittel oder Reinigungsmittel. Diese Verunreinigungen können zu elektrochemischer Migration führen und im Laufe der Zeit Kurzschlüsse oder Korrosion verursachen. Dieser Test ist entscheidend für die langfristige Aufrechterhaltung der Produktzuverlässigkeit, insbesondere bei Anwendungen mit hoher Impedanz oder hoher Zuverlässigkeit.
Die Wahl der PCBA-Testmethode hängt vom Produktionsvolumen und der Komplexität des Produkts ab. Für die Massenproduktion sind Methoden wie ICT und AOI kosteneffektiv, da sie schnelle, automatisierte Tests mit hoher Fehlerabdeckung ermöglichen. Für kleinere Chargen oder Prototypen sind Flying Probe Testing und FCT besser geeignet, obwohl sie aufgrund des Zeitaufwands und der erforderlichen Anpassungen möglicherweise mit höheren Kosten pro Einheit verbunden sind.
Testmethode | Kostenauswirkungen (Einrichtung/Betrieb) | Nutzen (Effizienz) | Ideales Volumen |
In-Circuit-Tests (ICT) | Hohe Einrichtungskosten, laufende Kosten für Vorrichtungen | Hohe Geschwindigkeit und präzise Fehlererkennung | Großserienfertigung |
Funktionstest (FCT) | Maßgeschneiderte Vorrichtungen erhöhen die Kosten | Umfassende Validierung auf Systemebene | Massenproduktion |
Flying-Probe-Tests | Geringe Einrichtungskosten, keine Vorrichtung erforderlich | Flexibles, aber langsameres Testen | Prototypen, Kleinserien |
Automatisierte optische Inspektion (AOI) | Moderater Einrichtungsaufwand (Maschine) | Schnelle Erkennung sichtbarer Mängel | Großserienfertigung |
Röntgeninspektion (AXI) | Hohe Einrichtungskosten, teure Ausrüstung | Am besten geeignet für versteckte Mängel und komplexe Baugruppen | Komplexe Designs mit hoher Dichte |

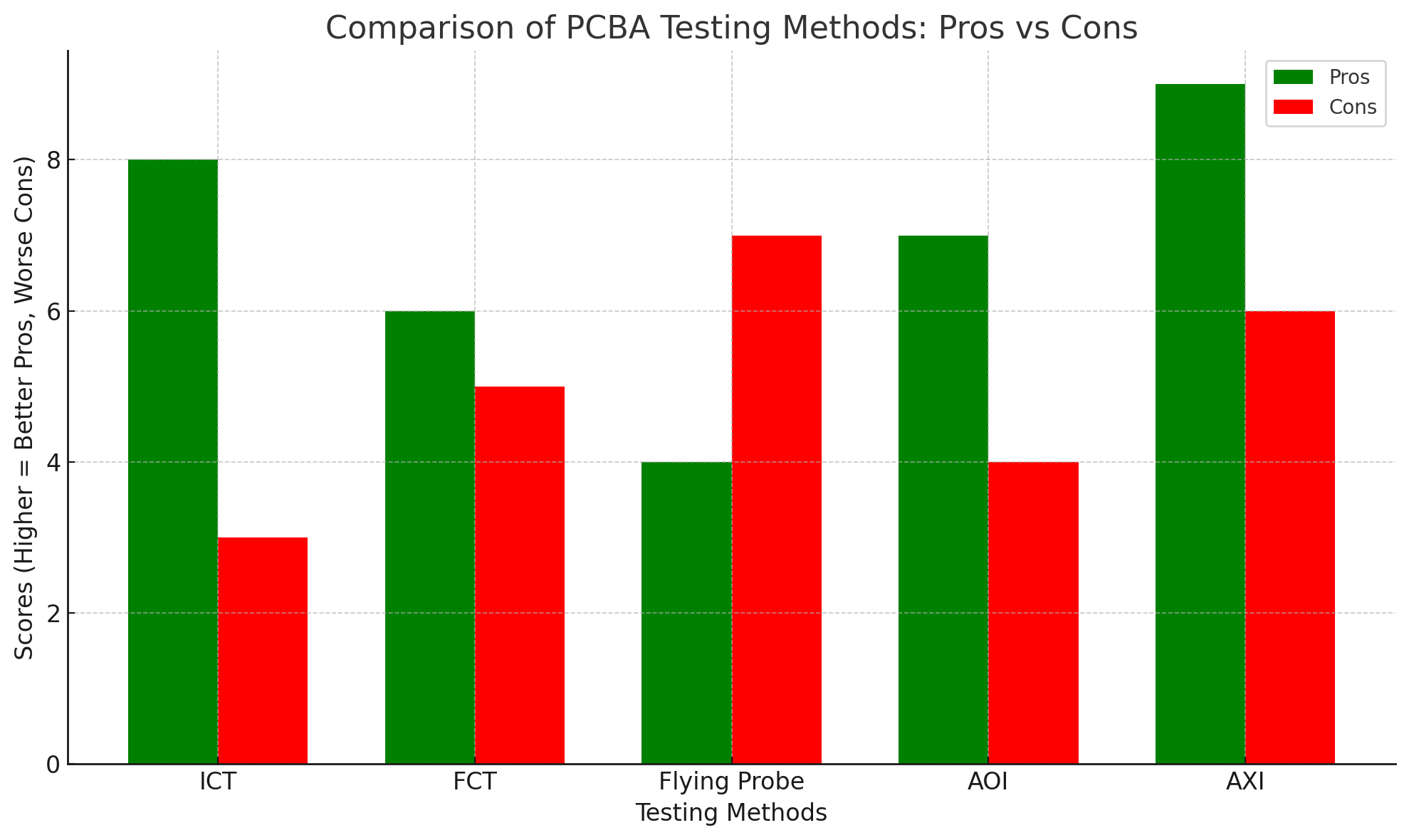

Jede PCBA-Testmethode zeichnet sich in verschiedenen Bereichen der Fehlererkennung aus. AOI ist ideal für Oberflächenfehler, ICT eignet sich am besten für elektrische Tests und FCT stellt die Gesamtsystemfunktionalität sicher. Durch die Kombination mehrerer Prüfmethoden wie ICT + AOI + FCT können sowohl visuelle als auch elektrische Mängel umfassend abgedeckt und so die Produktqualität und -zuverlässigkeit sichergestellt werden.
Die Wahl der Testmethode sollte sich an der Komplexität des Produkts und der beabsichtigten Anwendung orientieren. Die Röntgeninspektion (AXI) ist für Komponenten mit hoher Dichte unerlässlich, während sich die AOI am besten für einfache Designs eignet. Bei unternehmenskritischen Anwendungen wie Automobil- oder Medizingeräten gewährleistet die Kombination fortschrittlicher Tests wie Burn-In-Tests und Kontaminationstests ein Höchstmaß an Zuverlässigkeit.
Testmethode | Vorteile | Einschränkungen |
In-Circuit-Tests (ICT) | Hohe Geschwindigkeit, genaue Fehlerortung | Teure Einrichtung, unflexibel für Designänderungen |
Funktionstest (FCT) | Gewährleistet die Gesamtfunktionalität | Erfordert individuelle Vorrichtungen, zeitaufwändig |
Flying-Probe-Tests | Flexibel, kostengünstig für Prototypen | Langsamer als IKT, nicht für die Massenproduktion geeignet |
Automatisierte optische Inspektion (AOI) | Schnell, zerstörungsfrei, gut für die Massenproduktion | Beschränkt auf optische Mängel, nicht auf versteckte Mängel |
Röntgeninspektion (AXI) | Am besten zum Erkennen interner Mängel geeignet | Teuer, erfordert hochqualifizierte Bediener |
Die Auswahl der richtigen PCBA-Testmethode hängt von den Produktionszielen ab. Für die Massenproduktion sind IKT und AOI aufgrund ihrer Geschwindigkeit und Automatisierung ideal. Für Kleinserien- oder Prototypentests bieten Flying Probe Testing und FCT mehr Flexibilität, ohne dass kundenspezifische Vorrichtungen erforderlich sind.
Für hochzuverlässige Produkte ist es von entscheidender Bedeutung, eine Kombination von Testmethoden zu implementieren, um verschiedene Fehlermodi zu berücksichtigen. Methoden wie Burn-In-Tests und Lötbarkeitstests können mit ICT oder AOI kombiniert werden, um sicherzustellen, dass das Produkt unter Belastung gut funktioniert und Qualitätsstandards erfüllt.
Hersteller sollten sich an erfahrene PCBA-Testanbieter wie Ruomei Electronic wenden, um eine Teststrategie zu entwickeln, die ihren Produkt- und Produktionsanforderungen am besten entspricht. Durch die Zusammenarbeit mit Experten können Hersteller Testprozesse optimieren, Kosten senken und die Zuverlässigkeit ihrer Produkte sicherstellen.
Die Wahl der richtigen PCBA-Testmethoden ist für die Gewährleistung einer hohen Produktqualität und -zuverlässigkeit von entscheidender Bedeutung. Durch den Ausgleich von Kosten, Geschwindigkeit und Fehlererkennungsgenauigkeit können Hersteller Produktionsprozesse optimieren und Fehler minimieren. Bei komplexen oder hochzuverlässigen Produkten gewährleistet die Partnerschaft mit einem erfahrenen Anbieter wie Ruomei Electronic eine effektive Teststrategie und trägt so zur Sicherung des langfristigen Produkterfolgs bei.
A: PCBA-Tests stellen sicher, dass Leiterplatten und ihre Komponenten ordnungsgemäß funktionieren. Es bewertet die elektrische und mechanische Leistung, um Fehler frühzeitig zu erkennen und eine hohe Produktqualität sicherzustellen.
A: PCBA-Tests helfen dabei, Fehler frühzeitig zu erkennen, kostspielige Nacharbeiten zu reduzieren und die Produktionszeitpläne zu verbessern. Es stellt sicher, dass die Platinen die Leistungs- und Zuverlässigkeitsstandards erfüllen.
A: ICT konzentriert sich auf die elektrische Integrität und testet einzelne Komponenten, während FCT den realen Einsatz simuliert, um die Gesamtleistung der Platine unter Betriebsbedingungen zu überprüfen.
A: Flying Probe Testing ist flexibler und kostengünstiger für die Kleinserienproduktion, wohingegen ICT schneller und besser für die Massenproduktion mit kundenspezifischen Vorrichtungen geeignet ist.
A: AOI verwendet hochauflösende Kameras zur Erkennung sichtbarer Fehler und bietet so eine schnelle, zerstörungsfreie Inspektionsmethode, die sich ideal für die Produktion mit hohem Durchsatz eignet.
