Leiterplattenbaugruppen (PCBA) sind das Herzstück jedes modernen elektronischen Geräts und verbinden Komponenten, die die Technologie zum Funktionieren bringen. Doch selbst geringfügige Konstruktionsfehler können zu kostspieligen Verzögerungen oder Produktausfällen führen. PCBA-Designfehler können, wenn sie nicht behoben werden, die Leistung und die Fertigungszeitpläne ernsthaft beeinträchtigen.
In diesem Artikel führen wir Sie durch sieben Designfehler, die häufig zum Ausfall einer PCBA führen. Sie erfahren, wie Sie diese Probleme identifizieren und beheben können, um zuverlässigere und effizientere Designs zu gewährleisten.

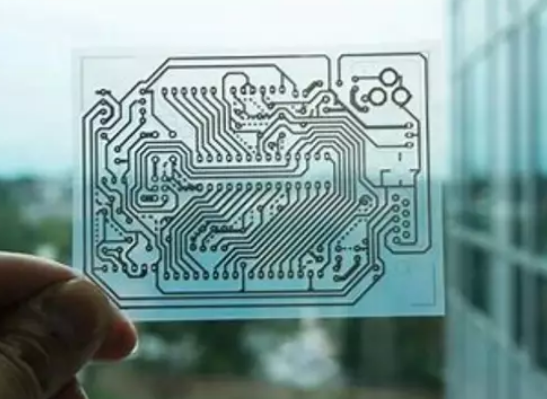

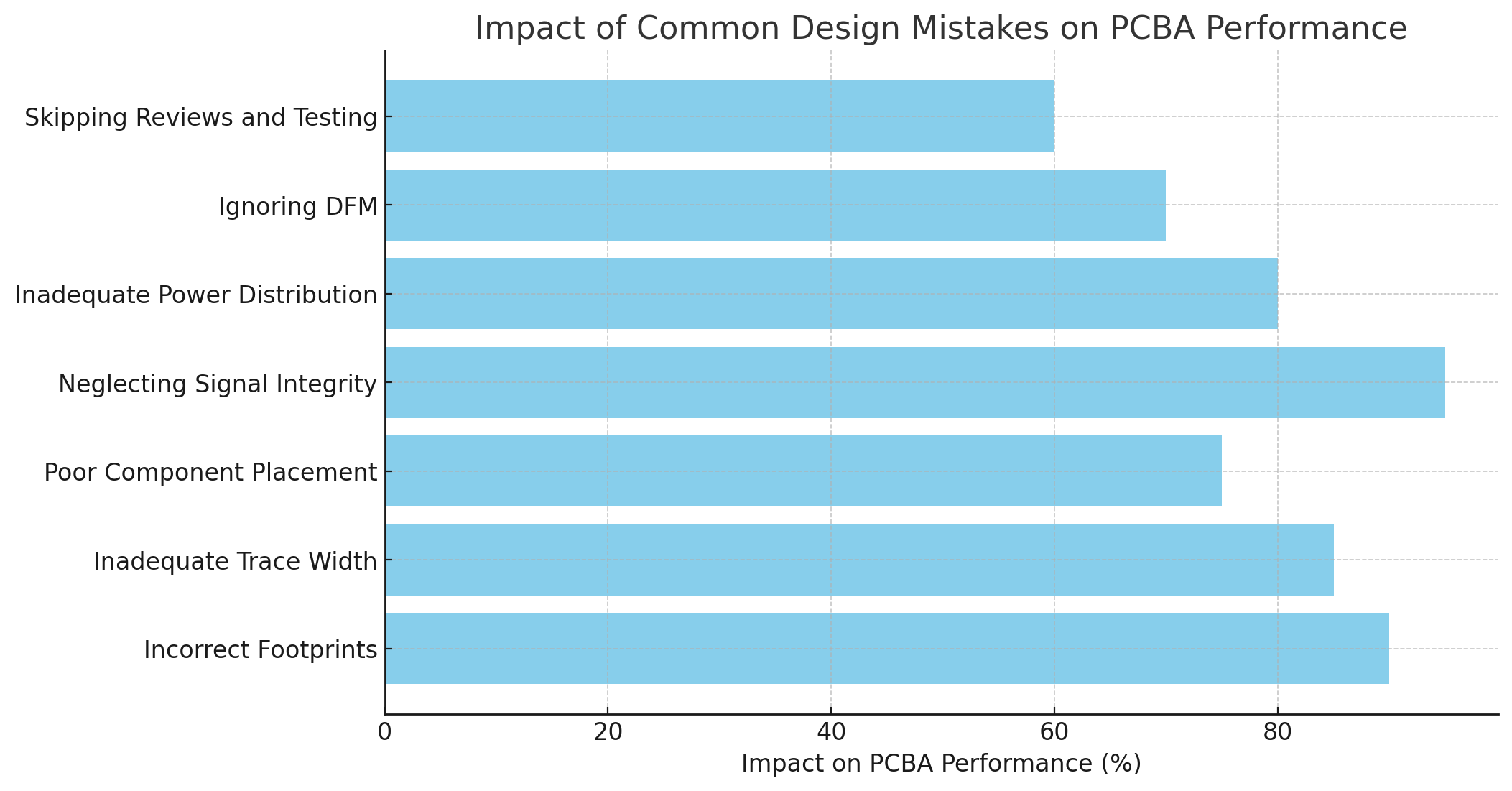

Designfehler | Auswirkungen auf die PCBA-Leistung | Lösung |
Falsche Fußabdrücke | Fehlausrichtung der Komponenten, schlechte Lötstellen | Überprüfen Sie die Fußabdrücke anhand der Herstellerdaten |
Unzureichende Spurbreite | Überhitzung, Stromausfall und Signalstörungen | Verwenden Sie Leiterbahnbreitenrechner und geeignete Designtools |
Schlechte Komponentenplatzierung | Signalverschlechterung, längere Leiterbahnlängen, thermische Probleme | Platzieren Sie die Komponenten so, dass Leiterbahnlängen und Wärmestau minimiert werden |
Vernachlässigung der Signalintegrität | Datenbeschädigung, Systemstörung | Implementieren Sie geeignete Routing- und Erdungstechniken |
Unzureichende Stromverteilung | Spannungsabfälle, instabiler Betrieb, Lärm | Platzieren Sie Entkopplungskondensatoren in der Nähe der Stromanschlüsse und verwenden Sie Stromebenen |
DFM wird ignoriert | Erhöhte Produktionskosten, Herstellungsschwierigkeiten | Befolgen Sie die DFM-Richtlinien und arbeiten Sie mit Herstellern zusammen |
Überspringen von Rezensionen und Tests | Nicht erfasste Fehler, verringerte Zuverlässigkeit | Führen Sie gründliche Designüberprüfungen und Tests in der Praxis durch |
Beim PCB-Design bezieht sich der Footprint auf das Layout einer Komponente auf der Platine, einschließlich ihrer Pads, Formen und Abstände. Es stellt sicher, dass das Bauteil ordnungsgemäß auf der Platine platziert und verlötet werden kann. Ein häufiger Fehler ist die Verwendung einer falschen Grundfläche, was zu falsch ausgerichteten Bauteilen oder Lötproblemen führen kann. Die richtige Grundfläche ist entscheidend, um sicherzustellen, dass die Komponente richtig passt, die Pads ausgerichtet sind und zuverlässige elektrische Verbindungen hergestellt werden.
Falsche Footprints gehören zu den häufigsten Fehlern beim PCBA-Design. Designer können einen Standard-Footprint aus einer Bibliothek verwenden, vorausgesetzt, dieser funktioniert für alle Komponenten. Dies kann jedoch zu Fehlern führen. Eine falsche Größe der Grundfläche kann dazu führen, dass Komponenten während der Montage falsch ausgerichtet werden. Dies führt zu schlechten Lötverbindungen und möglichen Fehlern im Endprodukt. Wenn beispielsweise die Grundfläche einer Komponente zu klein ist, stimmen die Pads möglicherweise nicht mit den Anschlüssen der Komponente überein, was zu Lötproblemen oder Schäden am Teil führen kann.
Um Footprint-Fehler zu vermeiden, überprüfen Sie die Footprint-Abmessungen immer anhand des Datenblatts der Komponente. Viele Komponentenhersteller bieten empfohlene Footprints an, die auf ihre Produkte zugeschnitten sind. Wenn Sie eine Komponente aus einer Bibliothek verwenden, stellen Sie sicher, dass der Footprint der Spezifikation des Herstellers entspricht. Die Verwendung dieser vorab genehmigten Footprints verringert das Fehlerrisiko. Darüber hinaus kann eine Designüberprüfung, bei der ein zweites Paar Augen die Ausrichtung des Grundrisses prüft, dabei helfen, Fehler vor der Produktion zu erkennen.
Moderne CAD-Tools wie Altium Designer oder Eagle bieten Footprint-Bibliotheken und Tools zur Footprint-Verifizierung. Diese Tools kennzeichnen automatisch Abweichungen zwischen dem Komponentendatenblatt und dem Footprint in Ihrem Design. Durch den Einsatz einer solchen Software wird sichergestellt, dass das Design den Spezifikationen des Herstellers entspricht und Fehler minimiert werden.
Beim PCB-Design ist die Leiterbahnbreite entscheidend für die Stromübertragung zwischen Komponenten. Wenn die Leiterbahnbreite für den Strom zu schmal ist, kann es zu einer Überhitzung und einem Platinenausfall kommen. Wenn die Leiterbahn hingegen zu breit ist, kann dies Platz verschwenden und die Herstellungskosten erhöhen. Die Berechnung der richtigen Leiterbahnbreite ist wichtig, um sicherzustellen, dass die Leistung der Platine optimal ist und dass der Strom sicher durch die Leiterplatte fließt, ohne thermische Probleme zu verursachen.
Die Verwendung zu schmaler Leiterbahnen kann zu Überhitzung führen, da diese möglicherweise nicht in der Lage sind, den erforderlichen Strom zu führen. Dies kann zum Ausfall der Platine und möglicherweise zu dauerhaften Schäden an den Komponenten führen. Andererseits verschwenden zu breite Leiterbahnen wertvollen Platz und können die Leiterplatte unnötig groß und teurer in der Herstellung machen. Für funktionale und kostengünstige Designs ist es wichtig, die richtige Balance bei der Leiterbahnbreite zu finden.
Zur Berechnung der richtigen Leiterbahnbreite stehen online Tools wie IPC-2221 und Leiterbahnbreitenrechner zur Verfügung. Diese Tools nutzen Faktoren wie Strom, Kupferdicke und den zulässigen Temperaturanstieg, um die optimale Leiterbahnbreite zu bestimmen. Beispielsweise erfordert ein 1-A-Strom auf einer 1-Unzen-Kupferplatine möglicherweise eine Leiterbahnbreite von 0,5 mm, ein höherer Strom erfordert jedoch proportional breitere Leiterbahnen. Durch die Gewährleistung genauer Leiterbahnbreiten werden Überhitzung und Stromverlust verhindert.
Neben der Leiterbahnbreite ist auch der Leiterbahnabstand wichtig. Wenn die Leiterbahnen zu eng beieinander liegen, kann es zu Kurzschlüssen oder Übersprechen kommen, was zu Systemstörungen führen kann. Der richtige Abstand stellt sicher, dass die Signale nicht beeinträchtigt werden und verhindert elektrische Störungen. Ein häufiger Fehler besteht darin, den minimalen Leiterbahnabstand zu unterschätzen, was sich nachteilig auf die Gesamtintegrität der Leiterplatte auswirken kann.
Die Platzierung der Komponenten ist ein entscheidender Faktor beim PCB-Design. Die Platzierung von Komponenten an der falschen Stelle kann die Signalqualität beeinträchtigen und die Leistung der Platine beeinträchtigen. Wenn beispielsweise Komponenten, die Hochfrequenzsignale verarbeiten, weit voneinander entfernt platziert werden, kann dies zu längeren Leiterbahnen führen, was zu Rauschen oder Signalverzögerungen führen kann. Durch die richtige Platzierung werden die Leiterbahnlängen minimiert und sichergestellt, dass die Signale effizient und mit minimalen Störungen übertragen werden.
Das Wärmemanagement ist ein weiterer wesentlicher Aspekt der Komponentenplatzierung. Komponenten, die Wärme erzeugen, wie z. B. Leistungsregler oder Prozessoren, sollten einen gewissen Abstand zueinander haben, um eine Wärmeableitung zu ermöglichen. Wenn wärmeerzeugende Komponenten zu nahe beieinander platziert werden, kann es zu örtlicher Überhitzung und Schäden an der Leiterplatte und den Komponenten kommen. Die Verwendung von thermischen Durchkontaktierungen, Kühlkörpern und der Verteilung von Komponenten auf der Platine kann dazu beitragen, die Wärme effektiver zu verwalten.
Um die Komponentenplatzierung zu optimieren, gruppieren Sie zusammengehörige Komponenten nahe beieinander. Platzieren Sie beispielsweise Kondensatoren in der Nähe der Komponenten, die sie entkoppeln, um die Leiterbahnlängen zu reduzieren. Ebenso sollten Hochgeschwindigkeitskomponenten nahe beieinander platziert werden, um die Leiterbahnlängen zu minimieren und die Signalintegrität zu verbessern. Der Einsatz von Werkzeugen zur automatischen Platzierung in CAD-Software kann diesen Prozess beschleunigen, es ist jedoch weiterhin eine manuelle Überprüfung erforderlich, um sicherzustellen, dass die Platzierung optimal ist.
Unter Signalintegrität versteht man die Erhaltung des Signals, während es durch die Leiterbahnen der Leiterplatte wandert. Probleme wie Signalreflexion, Rauschen und Übersprechen können die Leistung von Hochgeschwindigkeitsschaltungen erheblich beeinträchtigen. Eine schlechte Signalintegrität kann in kritischen Anwendungen zu Datenbeschädigung, Systemstörungen und sogar zum vollständigen Ausfall der Platine führen.
Probleme mit der Signalintegrität entstehen häufig durch unsachgemäße Weiterleitung von Hochgeschwindigkeitssignalen, unzureichende Erdung oder die Verwendung einer falsch angepassten Leiterbahnimpedanz. Beispielsweise kann die Verlegung von Leiterbahnen im 90-Grad-Winkel zu Signalreflexionen führen, während eine schlechte Erdung die Anfälligkeit für elektromagnetische Störungen (EMI) erhöhen kann. Um die Signalintegrität aufrechtzuerhalten, ist es wichtig, geeignete Routingtechniken zu verwenden und sicherzustellen, dass die Masseebene einen Rückweg mit niedriger Impedanz bietet.
Um Probleme mit der Signalintegrität zu vermeiden, behalten Sie die Impedanzkontrolle bei, indem Sie die richtige Leiterbahnbreite berechnen und sicherstellen, dass sie der erforderlichen Impedanz entspricht. Verwenden Sie außerdem durchgehende Masseebenen und minimieren Sie die Verwendung von Durchkontaktierungen in Hochgeschwindigkeitssignalpfaden. Halten Sie die Leiterbahnen kurz und gerade und vermeiden Sie 90-Grad-Winkel. Diese Praktiken werden das Rauschen minimieren und die Zuverlässigkeit von Hochgeschwindigkeitssignalen verbessern.
Ein gut konzipiertes Stromverteilungsnetzwerk (PDN) sorgt für einen stabilen Betrieb, indem es alle Komponenten sauber und gleichmäßig mit Strom versorgt. Ein schlechtes PDN-Design kann zu Spannungsabfällen, Rauschen und instabilem Betrieb führen. Komponenten wie Entkopplungskondensatoren sind für die Filterung hochfrequenter Störungen und die Stabilisierung der Stromversorgung unerlässlich. Wenn diese nicht richtig platziert sind, kann es zu Fehlfunktionen oder einem Totalausfall der Platine kommen.
Einer der häufigsten Fehler bei der Stromverteilung besteht darin, Entkopplungskondensatoren zu weit von den Stromanschlüssen von Komponenten entfernt zu platzieren. Dies verringert ihre Wirksamkeit beim Herausfiltern hochfrequenter Geräusche. Ebenso können unzureichende Stromversorgungsebenen oder Leiterbahnen, die für den Strom zu schmal sind, zu Spannungsabfällen und Instabilität führen.
Um ein effektives PDN zu entwerfen, platzieren Sie Entkopplungskondensatoren so nah wie möglich an den Stromanschlüssen der Komponenten. Verwenden Sie mehrere Kondensatoren mit unterschiedlichen Werten, um einen breiten Frequenzbereich zu filtern. Entwerfen Sie außerdem breite Stromleiterbahnen oder verwenden Sie Stromebenen, um sicherzustellen, dass der Strom reibungslos und effizient fließt. Dadurch werden Spannungsabfälle reduziert und eine stabile Stromverteilung gewährleistet.
Design for Manufacturability (DFM) bezieht sich auf die Entwicklung von Leiterplatten unter Berücksichtigung von Herstellungsprozessen, um Produktionskosten zu senken und Fehler zu vermeiden. Das Ignorieren von DFM kann zu kostspieligen Produktionsproblemen führen, beispielsweise zu Schwierigkeiten bei der Montage oder zu Mängeln, die eine Nacharbeit erfordern. Durch die Einhaltung der DFM-Grundsätze wird sichergestellt, dass das Design einfach und effizient hergestellt werden kann, was Zeit und Geld spart.
Zu den typischen DFM-Fehlern gehören ein unzureichender Kupfer-Rand-Abstand, der beim Depanelisieren der Platine zum Freilegen von Kupfer führen kann, oder die Verwendung von Durchkontaktierungen, die zu nahe an den Komponentenpads liegen, was zu Lötbrücken führt. Diese Fehler können zu Produktionsverzögerungen führen und die Herstellungskosten erhöhen.
Um DFM-Probleme zu vermeiden, befolgen Sie die DFM-Checkliste Ihres Herstellers und führen Sie DFM-Prüfungen frühzeitig im Designprozess durch. Arbeiten Sie mit dem Leiterplattenhersteller zusammen, um sicherzustellen, dass Ihr Design mit seinen Fertigungskapazitäten übereinstimmt. Dies kann dazu beitragen, häufige Probleme wie unzureichende Ringringe oder kleine Bohrergrößen zu vermeiden, die die Produktion behindern könnten.
Selbst erfahrene PCB-Designer können Probleme im Design übersehen. Durch eine gründliche Entwurfsprüfung können diese Fehler frühzeitig erkannt und kostspielige Überarbeitungen später vermieden werden. Durch die Überprüfung des Entwurfs durch Kollegen oder externe Ingenieure wird sichergestellt, dass keine kritischen Fehler übersehen werden.
Designprüfungen können dabei helfen, häufige Fehler wie falsche Via-Platzierungen, schlechte Komponentenausrichtung oder übersehene Probleme beim Wärmemanagement zu erkennen. Diese Fehler können schwerwiegende Folgen für die Funktionalität oder Herstellbarkeit der Platine haben.
Sobald das Design abgeschlossen ist, ist es wichtig, Prototypen unter realen Bedingungen zu testen. Der Einsatz von Testtools wie Oszilloskopen und Multimetern kann dabei helfen, potenzielle Probleme mit der Leiterplatte zu identifizieren. Indem die Prototypen Belastungstests wie Temperaturwechsel- und Vibrationstests unterzogen werden, wird sichergestellt, dass die Platine im vorgesehenen Einsatzbereich zuverlässig funktioniert.
Indem Sie häufige PCB-Designfehler wie falsche Footprints und unzureichende Leiterbahnbreiten vermeiden, können Sie zuverlässige und herstellbare PCBs gewährleisten. Die richtige Platzierung der Komponenten, Signalintegrität und Stromverteilung sind der Schlüssel zum Erreichen hochwertiger Designs. Die Befolgung von Branchenrichtlinien und die Zusammenarbeit mit Herstellern tragen zur Minderung dieser Probleme bei.
Bei Ruomei Electronic bieten wir hochwertige PCBA-Lösungen an, die optimale Leistung und Zuverlässigkeit gewährleisten und Unternehmen dabei helfen, Kosten zu senken und die Produkteffizienz zu steigern.
A: PCBA (Printed Circuit Board Assembly) ist ein wichtiger Teil der Elektronik und verbindet und unterstützt Komponenten. Es gewährleistet die ordnungsgemäße Funktion von Geräten und macht sein Design für Zuverlässigkeit und Leistung von entscheidender Bedeutung.
A: Falsche Footprints können zu falsch ausgerichteten Komponenten oder schlechten Lötverbindungen führen, was zu Montageproblemen und einer verringerten Zuverlässigkeit des Endprodukts führt.
A: Die richtige Leiterbahnbreite gewährleistet einen sicheren Stromfluss ohne Überhitzung. Falsche Leiterbahnbreiten können zu Stromausfällen und einer ineffizienten Stromverteilung führen.
A: Sorgen Sie für eine ordnungsgemäße Verlegung, verwenden Sie durchgehende Masseebenen und stellen Sie eine Impedanzkontrolle sicher, um Signalverschlechterung, Reflexionen und Interferenzen zu vermeiden.
A: Ein gut konzipiertes Stromverteilungsnetz gewährleistet eine stabile Spannung und einen stabilen Strom und verhindert Schwankungen, die sich auf die Leistung und Zuverlässigkeit der Komponenten auswirken könnten.
