PCBA (Printed Circuit Board Assembly) ist für die moderne Elektronik von grundlegender Bedeutung, von Smartphones bis hin zu Industriegeräten. Schon kleine Mängel bei der Produktion können zu großen Ausfällen oder finanziellen Einbußen führen. Die Einhaltung von Qualitätskontrollstandards gewährleistet die Leistung und Zuverlässigkeit der PCBA.
In diesem Artikel werden wir die Bedeutung der Qualitätskontrolle bei der PCBA-Herstellung untersuchen. Sie lernen die wichtigsten Standards und Best Practices kennen, um eine qualitativ hochwertige Produktion aufrechtzuerhalten.
Die Qualitätskontrolle bei der PCBA-Herstellung ist entscheidend für die Aufrechterhaltung der elektrischen Funktionalität des Endprodukts. Ohne eine solide Qualitätskontrolle können Probleme wie Kurzschlüsse, offene Schaltkreise oder schlechte Signalintegrität auftreten. Wenn beispielsweise eine Lötverbindung unsachgemäß hergestellt wird, kann dies zu unterbrochenen Verbindungen führen, was die Produktleistung erheblich beeinträchtigen kann. Durch die Einhaltung von Qualitätskontrollstandards können Hersteller sicherstellen, dass alle Komponenten auf der Platine ordnungsgemäß platziert und verlötet sind, sodass gewährleistet ist, dass das Endprodukt wie vorgesehen funktioniert.
Eine wirksame Qualitätskontrolle trägt dazu bei, Fehler frühzeitig im Produktionsprozess zu erkennen und so die Notwendigkeit kostspieliger Nacharbeiten oder Ausschuss zu reduzieren. Dies senkt nicht nur die Produktionskosten, sondern verbessert auch die Ausbeute – den Prozentsatz erfolgreich bestückter Platinen, die den Qualitätsstandards entsprechen. Durch die Minimierung von Fehlern während der Produktion können Hersteller Zeit sparen, Materialverschwendung reduzieren und die Gesamteffizienz ihrer Abläufe steigern.
Produkte, die hohe Qualitätsstandards erfüllen, funktionieren im Laufe der Zeit mit größerer Wahrscheinlichkeit zuverlässig und erhöhen so die Kundenzufriedenheit. Hochwertige PCBAs halten Umweltbelastungen wie Temperaturschwankungen, Feuchtigkeit und Vibrationen stand. Durch die Sicherstellung der Haltbarkeit durch Qualitätskontrollstandards können Hersteller Vertrauen bei den Kunden aufbauen und Produktretouren aufgrund von Fehlern reduzieren, was letztlich den Ruf der Marke stärkt.
Nutzen | Beschreibung |
Reduzierte Mängel | Durch die frühzeitige Erkennung von Problemen reduziert die Qualitätskontrolle Fehler im Endprodukt. |
Niedrigere Produktionskosten | Frühzeitiges Erkennen und Beheben von Mängeln erspart Nacharbeit und Ausschuss. |
Verbesserte Produktzuverlässigkeit | Stellt sicher, dass PCBA-Produkte im Laufe der Zeit ordnungsgemäß funktionieren. |
Kundenzufriedenheit | Höhere Qualitätsstandards führen zu weniger Produktretouren und höherem Kundenvertrauen. |
Der erste Schritt zur Aufrechterhaltung der Qualitätskontrolle in der PCBA-Produktion ist die Designprüfung. Die Prinzipien des „Design for Manufacturability“ (DFM) sind in dieser Phase von entscheidender Bedeutung, um sicherzustellen, dass das Design für die Montage geeignet ist. Der Einsatz von DRC-Tools (Design Rule Check) kann dabei helfen, potenzielle Probleme im Layout zu erkennen, wie z. B. Verletzungen der Leiterbahnbreite oder nicht verbundene Pads, bevor der Entwurf in die Fertigung geht. Eine gründliche Entwurfsprüfung legt den Grundstein für einen erfolgreichen Produktionsprozess und hilft, später kostspielige Fehler zu vermeiden.

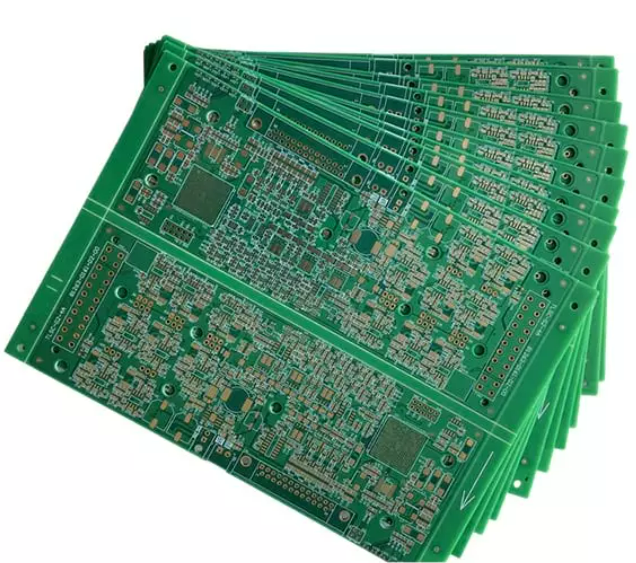

Die Auswahl der richtigen Materialien ist ein entscheidender Bestandteil der PCBA-Qualitätskontrolle. Materialien wie FR-4 (ein beliebtes PCB-Substrat) und Kupfer müssen Industriestandards für Leistung erfüllen, einschließlich elektrischer Leitfähigkeit, mechanischer Festigkeit und Haltbarkeit. Hersteller sollten Materialien nur von zertifizierten Lieferanten beziehen und sicherstellen, dass diese Materialien relevanten Zertifizierungen wie IPC-6012 und RoHS entsprechen. Ein striktes Qualitätsmanagement der Lieferanten kann dazu beitragen, zukünftige Probleme mit Materialfehlern zu vermeiden, die zu Montagefehlern führen können.
Vor Beginn der Produktion müssen alle Rohstoffe, einschließlich Leiterplattensubstrate und -komponenten, einer umfassenden Prüfung unterzogen werden. Dazu gehört die Überprüfung, ob die Komponenten mit der Stückliste (BOM) übereinstimmen, die Prüfung auf Komponentenschäden und die Bestätigung, dass alle Teile den erforderlichen Spezifikationen entsprechen. Visuelle Kontrollen, Mikrometermessungen und Zertifizierungsprüfungen sind in dieser Phase gängige Praktiken. Durch die Sicherstellung, dass alle eingehenden Materialien den Qualitätsstandards entsprechen, werden spätere Probleme im Produktionsprozess vermieden.
Das genaue Auftragen der Lotpaste und die Platzierung der Komponenten sind entscheidend für die Erzielung hochwertiger PCBAs. Automatisierte Pick-and-Place-Maschinen werden verwendet, um Komponenten präzise auf der Platine zu platzieren, wobei einige Maschinen über Bildverarbeitungssysteme verfügen, um die korrekte Ausrichtung zu überprüfen. Ebenso muss Lotpaste gleichmäßig auf die Pads aufgetragen werden, um starke und zuverlässige Verbindungen zu gewährleisten. Automatisierte optische Inspektionssysteme (AOI) können eingesetzt werden, um Platzierungsfehler, fehlende Komponenten oder eine unzureichende Lotpastenabdeckung zu erkennen und so die Einhaltung hoher Qualitätsstandards weiter sicherzustellen.

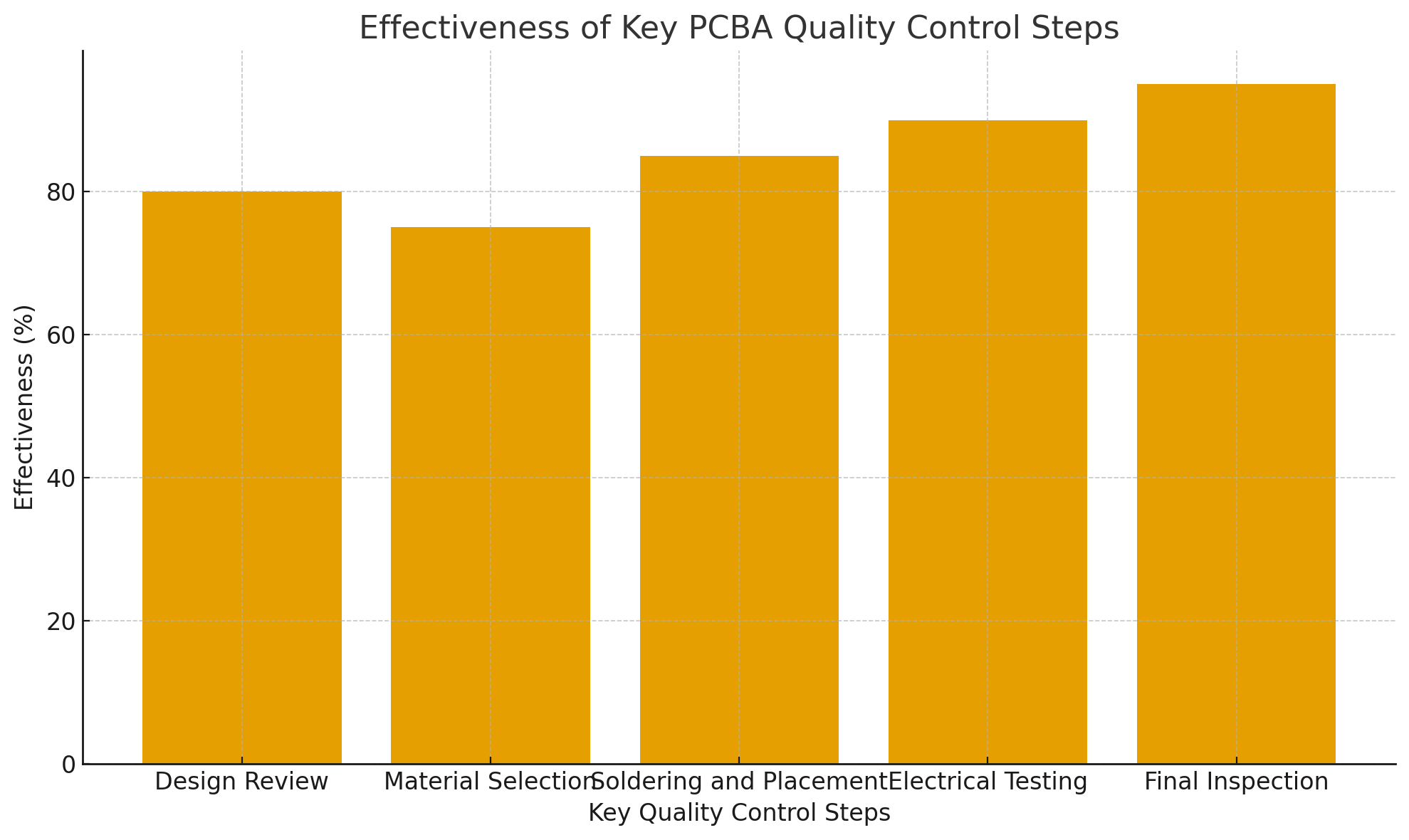

Schritt | Beschreibung | Bedeutung |
Designüberprüfung | Sicherstellung der Herstellbarkeit durch Überprüfung von Designregeln und Komponentenlayout. | Verhindert frühzeitige Konstruktionsfehler und verringert das Risiko von Herstellungsfehlern. |
Materialauswahl | Auswahl der richtigen Materialien wie Substrate und Lot. | Beeinträchtigt die langfristige Produktzuverlässigkeit und -leistung. |
Löten und Bauteilplatzierung | Sicherstellen der ordnungsgemäßen Platzierung der Komponenten und der Qualität der Lötverbindungen. | Garantiert solide elektrische Verbindungen und Funktionalität. |
Elektrische Prüfung | Überprüfung elektrischer Verbindungen wie Durchgang und Widerstand. | Bestätigt, dass die PCBA unter elektrischer Last wie erwartet funktioniert. |
Endkontrolle | Einsatz automatisierter optischer und Röntgeninspektionen zur Erkennung optischer Mängel. | Erkennt versteckte Probleme und sorgt für Konsistenz im gesamten Produktionsbatch. |
Elektrische Tests stellen die Funktionalität der PCBA sicher, indem überprüft wird, ob alle Verbindungen intakt sind und den erforderlichen Spezifikationen entsprechen. Zu den elektrischen Prüfungen gehören Durchgangsprüfungen, Isolationswiderstandsprüfungen und Funktionsprüfungen. Bei der Durchgangsprüfung wird auf offene Schaltkreise geprüft, während bei der Isolationswiderstandsprüfung sichergestellt wird, dass keine Kurzschlüsse zwischen benachbarten Leiterbahnen vorliegen. Funktionstests simulieren reale Betriebsbedingungen, um zu überprüfen, ob die PCBA wie erwartet funktioniert.
Die automatisierte optische Inspektion (AOI) ist eine der effektivsten Methoden zur Identifizierung visueller Mängel in PCBA. AOI-Systeme verwenden hochauflösende Kameras, um die Platine auf Probleme wie falsch ausgerichtete Komponenten, schlechte Lötstellen oder fehlende Komponenten zu scannen. Durch die Durchführung von AOI-Inspektionen in wichtigen Phasen der Montage können Hersteller Fehler schnell erkennen und beheben, bevor sie sich auf das Endprodukt auswirken.
Für komplexe Komponenten mit hoher Dichte wie Ball Grid Arrays (BGAs) und Quad Flat No Pins (QFNs) reichen herkömmliche visuelle Inspektionsmethoden möglicherweise nicht aus. Mit der Röntgeninspektion können Hersteller die innere Struktur dieser Komponenten untersuchen und auf Fehler wie Lötlücken, nicht verbundene Stifte oder falsch ausgerichtete Pads prüfen. Durch diese zerstörungsfreie Prüfung wird sichergestellt, dass die internen Verbindungen von BGAs und QFNs intakt sind und den erforderlichen Standards entsprechen.
Testmethode | Beschreibung | Zweck |
Elektrische Prüfung | Beinhaltet Durchgangsprüfungen und Isolationswiderstandsprüfungen. | Stellt sicher, dass die elektrischen Verbindungen intakt und funktionsfähig sind. |
Automatisierte optische Inspektion (AOI) | Verwendet Kameras und Software zur Prüfung auf visuelle Mängel. | Identifiziert falsch ausgerichtete Komponenten und Probleme mit Lötverbindungen. |
Röntgeninspektion | Überprüft interne Komponenten wie BGAs auf versteckte Mängel. | Erkennt Probleme in dicht gepackten Komponenten. |
Wärme- und Vibrationsprüfung | Simuliert reale Bedingungen durch Testen der PCBA unter Belastung. | Gewährleistet langfristige Haltbarkeit und Zuverlässigkeit. |
Reflow-Löten ist eine der gebräuchlichsten Methoden zum Anbringen von Bauteilen auf einer PCBA. Das Temperaturprofil des Reflow-Ofens muss sorgfältig kontrolliert werden, um sicherzustellen, dass die Lotpaste gleichmäßig schmilzt und starke, zuverlässige Verbindungen bildet. Ein schlecht kontrollierter Reflow-Prozess kann zu kalten Lötstellen oder einer unzureichenden Lotabdeckung führen. Durch die regelmäßige Kalibrierung des Reflow-Ofens und die Aufrechterhaltung einer genauen Temperaturkontrolle können Hersteller eine gleichbleibende Lötqualität gewährleisten.
Wellenlöten wird typischerweise für Durchgangslochkomponenten verwendet, während Handlöten für kompliziertere oder kleinere Aufgaben eingesetzt wird. In beiden Fällen sind die richtige Technik und die Liebe zum Detail entscheidend, um hochwertige Lötverbindungen sicherzustellen. Es sollten manuelle Inspektionen durchgeführt werden, um etwaige Mängel wie Kaltverbindungen, Brücken oder falsch ausgerichtete Komponenten zu erkennen, die bei automatisierten Prozessen möglicherweise übersehen wurden.
Nach dem Löten ist es unbedingt erforderlich, die Lötstellen auf Mängel zu prüfen. Techniken wie Röntgeninspektion und visuelle Inspektion mit Vergrößerungswerkzeugen können Probleme wie kalte Lötstellen, Brückenbildung oder unzureichendes Lot erkennen. Durch die Einhaltung von Industriestandards wie IPC-A-610, der Kriterien für eine akzeptable Lötverbindungsqualität festlegt, wird sichergestellt, dass die PCBAs die erforderlichen Leistungs- und Zuverlässigkeitsstandards erfüllen.
Bei Temperaturwechseltests werden PCBAs schnellen Temperaturschwankungen ausgesetzt, um reale Bedingungen zu simulieren. Diese Tests helfen dabei, potenzielle Schwachstellen in Lötverbindungen, Komponenten und Materialien zu identifizieren, die bei extremer Hitze oder Kälte versagen können. Hersteller nutzen thermische Zyklen, um sicherzustellen, dass die PCBA unter verschiedenen Umgebungsbedingungen zuverlässig und fehlerfrei funktionieren kann.
PCBAs sind während ihres Lebenszyklus häufig verschiedenen Umweltbedingungen ausgesetzt. Feuchtigkeits- und Vibrationstests simulieren Bedingungen wie hohe Luftfeuchtigkeit oder mechanische Beanspruchung, um sicherzustellen, dass die PCBA über einen langen Zeitraum funktionsfähig und langlebig bleibt. Standards wie MIL-STD-810 werden häufig als Leitfaden für Vibrationstests in der Elektronik verwendet. Diese Tests helfen dabei, die Langlebigkeit von PCBAs in verschiedenen Umgebungen vorherzusagen.
Burn-In-Tests dienen dazu, latente Defekte zu identifizieren, indem die PCBA über einen längeren Zeitraum unter maximaler Betriebsbelastung betrieben wird. Dies hilft Herstellern, Schwachstellen in Komponenten zu erkennen, die bei Standardtests möglicherweise nicht erkennbar sind. Burn-In-Tests sind besonders wichtig für hochzuverlässige Produkte, die in Branchen wie der Luft- und Raumfahrt und der Medizintechnik eingesetzt werden.
Die Standards IPC-600 und IPC-6012 bieten Richtlinien für die Akzeptanz von Leiterplatten und die Qualifikationen für starre Leiterplatten. Diese Standards stellen sicher, dass alle Leiterplatten wesentliche Leistungs- und Zuverlässigkeitskriterien erfüllen, einschließlich Maßtoleranz, elektrische Leistung und Materialspezifikationen. Die Einhaltung dieser Standards trägt dazu bei, dass PCBAs den branchenweiten Qualitätserwartungen entsprechen.
Die Einhaltung der RoHS-Richtlinie (Restriction of Hazardous Substances) ist für PCBAs, die für Märkte in Europa und anderen Regionen bestimmt sind, in denen die Einhaltung von Umweltvorschriften erforderlich ist, von entscheidender Bedeutung. Indem Hersteller sicherstellen, dass PCBAs keine schädlichen Substanzen wie Blei oder Quecksilber enthalten, halten sie nicht nur die Vorschriften ein, sondern tragen auch zur ökologischen Nachhaltigkeit bei. Die Einhaltung der RoHS-Standards gewährleistet außerdem die Sicherheit und Umweltfreundlichkeit elektronischer Produkte.
Die Qualitätskontrolle ist bei der PCBA-Herstellung von entscheidender Bedeutung, um Leistung und Zuverlässigkeit sicherzustellen. Die Konzentration auf Designverifizierung, Materialauswahl und gründliche Tests trägt dazu bei, Fehler zu minimieren und die Produktlebensdauer zu verlängern. Die Einhaltung von Industriestandards während der gesamten Produktion verhindert Ausfälle und steigert die Kundenzufriedenheit. Unternehmen wie Ruomei Electronic legen Wert auf diese Qualitätskontrollstandards, um leistungsstarke, zuverlässige PCBA-Produkte zu liefern, die die Erwartungen übertreffen. Ihre Produkte sind darauf ausgelegt, dauerhaften Wert und Zuverlässigkeit zu bieten und die Kundenzufriedenheit sicherzustellen.
A: Die PCBA-Qualitätskontrolle stellt sicher, dass alle Leiterplattenbaugruppen den Leistungs-, Zuverlässigkeits- und Sicherheitsstandards entsprechen. Dazu gehören in jeder Phase die Designüberprüfung, die Materialauswahl, das Löten und strenge Tests.
A: Die PCBA-Qualitätskontrolle verhindert Fehler, reduziert Produktausfälle und erhöht die Produktzuverlässigkeit. Es hilft Herstellern, leistungsstarke PCBA-Produkte zu liefern, die Industriestandards und Kundenerwartungen erfüllen.
A: Durch die frühzeitige Erkennung von Mängeln und die Vermeidung kostspieliger Nacharbeiten verbessert die PCBA-Qualitätskontrolle die Produktionseffizienz, reduziert Abfall und senkt letztendlich die Kosten.
A: Zu den gängigen Methoden gehören elektrische Tests, automatische optische Inspektion (AOI), Röntgeninspektion für BGAs und visuelle Kontrollen der Lötstellenqualität. Dadurch wird sichergestellt, dass die Platine den elektrischen und mechanischen Standards entspricht.
A: Industriestandards wie IPC-6012 für starre Leiterplatten und RoHS für die Einhaltung von Umweltvorschriften leiten Hersteller bei der Aufrechterhaltung einer konsistenten und qualitativ hochwertigen Produktion.
