Die Wahl des besten Materials für Hochfrequenz -Leiterplatten ist ein entscheidender Faktor in der modernen Elektronik. Da wir auf schnellere und zuverlässigere Technologien wie 5G und Radar drängen, ist die Auswahl des richtigen Materials für die Aufrechterhaltung der Signalintegrität von entscheidender Bedeutung.
In diesem Artikel untersuchen wir die wichtigsten Eigenschaften von Materialien, die sich auf die Leistung von Hochfrequenz-PCBs auswirken. Sie erfahren, wie Sie die besten Optionen auswählen, um optimale Effizienz und Zuverlässigkeit Ihrer Entwürfe sicherzustellen.
Die Dielektrizitätskonstante (Dk) ist eine kritische Eigenschaft beim Hochfrequenz-PCB-Design. Es definiert, wie ein Material auf ein elektrisches Feld reagiert und beeinflusst direkt die Signalgeschwindigkeit und -impedanz. Für Hochfrequenzanwendungen ist ein Material mit einem niedrigen Dk vorzuziehen, da es eine schnellere Signalausbreitung mit geringerer Verzögerung ermöglicht. Hochfrequenz-Leiterplatten, insbesondere solche, die in Digital- und HF-Schaltkreisen verwendet werden, erfordern Materialien, die einen niedrigen Dk-Wert beibehalten, um Signalverzerrungen zu reduzieren und die Gesamtleistung der Schaltung zu verbessern.
Der Verlustfaktor (Df) misst die Menge an Signalenergie, die in einem dielektrischen Material als Wärme verloren geht. Ein niedrigerer Df-Wert weist auf einen geringeren Energieverlust hin, was für die Aufrechterhaltung der Signalintegrität in Hochfrequenz-Leiterplatten unerlässlich ist. Materialien mit niedrigen Df-Werten sorgen dafür, dass die Signale auch über lange Leitungen oder bei höheren Frequenzen klar und stark bleiben. Hochfrequenz-PCB-Designs, insbesondere solche mit mehr als 5 GHz, erfordern verlustarme Materialien, um eine erhebliche Signalverschlechterung zu vermeiden.
Die thermische Stabilität ist ein weiterer wesentlicher Faktor bei der Materialauswahl für Hochfrequenz-Leiterplatten. Hochfrequenzschaltungen neigen dazu, Wärme zu erzeugen, und Materialien müssen ihre elektrischen Eigenschaften auch bei Temperaturschwankungen beibehalten. Materialien wie PTFE (Polytetrafluorethylen) und moderne Laminate werden wegen ihrer Fähigkeit, hohen Temperaturen standzuhalten, ohne sich zu verschlechtern, bevorzugt. Eine schlechte thermische Stabilität kann zu Leistungseinbußen oder sogar Ausfällen führen, insbesondere bei anspruchsvollen Anwendungen wie Automobilradar oder Satellitenkommunikation.
FR4 ist das am häufigsten verwendete Material bei der Leiterplattenherstellung. Es bietet eine gute elektrische Isolierung und mechanische Festigkeit bei relativ geringen Kosten und ist daher für Standardanwendungen geeignet. FR4 weist jedoch Einschränkungen bei Hochfrequenzdesigns auf. Aufgrund seiner höheren Dielektrizitätskonstante (etwa 4,3 bis 4,7) und seines Verlustfaktors (0,02) ist es für Anwendungen über 1 GHz ungeeignet. Mit steigenden Frequenzen werden die Probleme mit Signalverlust und Impedanzfehlanpassung immer ausgeprägter, wodurch alternative Materialien rentabler werden.
PTFE ist aufgrund seiner niedrigen Dielektrizitätskonstante (ca. 2,1) und seines außergewöhnlich niedrigen Verlustfaktors (bis zu 0,0003 bei 10 GHz) ein bevorzugtes Material für Hochfrequenz-PCB-Anwendungen. PTFE sorgt für minimale Signalverzögerung und -dämpfung und ist daher ideal für Mikrowellen- und HF-Anwendungen. Obwohl PTFE teurer und schwieriger zu verarbeiten ist als FR4, ist es unübertroffen, wenn es um die Aufrechterhaltung der Signalintegrität in Hochfrequenzdesigns geht.
Fortschrittliche Laminate wie Rogers-Materialien sind speziell für Hochfrequenz-PCB-Anwendungen konzipiert. Diese Materialien bieten einen breiten Bereich an Dielektrizitätskonstanten (von 2,2 bis 3,5) und niedrige Verlustfaktoren (0,001 bis 0,003). Sie bieten eine bessere Signalintegrität als FR4 und eignen sich daher für Telekommunikation, Luft- und Raumfahrt und andere Hochleistungssektoren. Fortschrittliche Laminate bieten außerdem eine bessere thermische Stabilität, die für die Aufrechterhaltung einer gleichbleibenden Leistung unter wechselnden Betriebsbedingungen unerlässlich ist.
Keramiksubstrate werden aufgrund ihrer hervorragenden Wärmeableitung und ihres geringen dielektrischen Verlusts häufig in Hochfrequenz- und Hochleistungsanwendungen eingesetzt. Materialien wie Aluminiumoxid oder Berylliumoxid werden üblicherweise für HF-Anwendungen verwendet, bei denen Signalverluste minimiert werden müssen. Allerdings sind Keramikmaterialien im Vergleich zu FR4 oder PTFE typischerweise teurer und schwieriger zu verarbeiten. Ihre mechanischen Eigenschaften, einschließlich der Sprödigkeit, können bei bestimmten Konstruktionen ebenfalls eine Herausforderung darstellen.

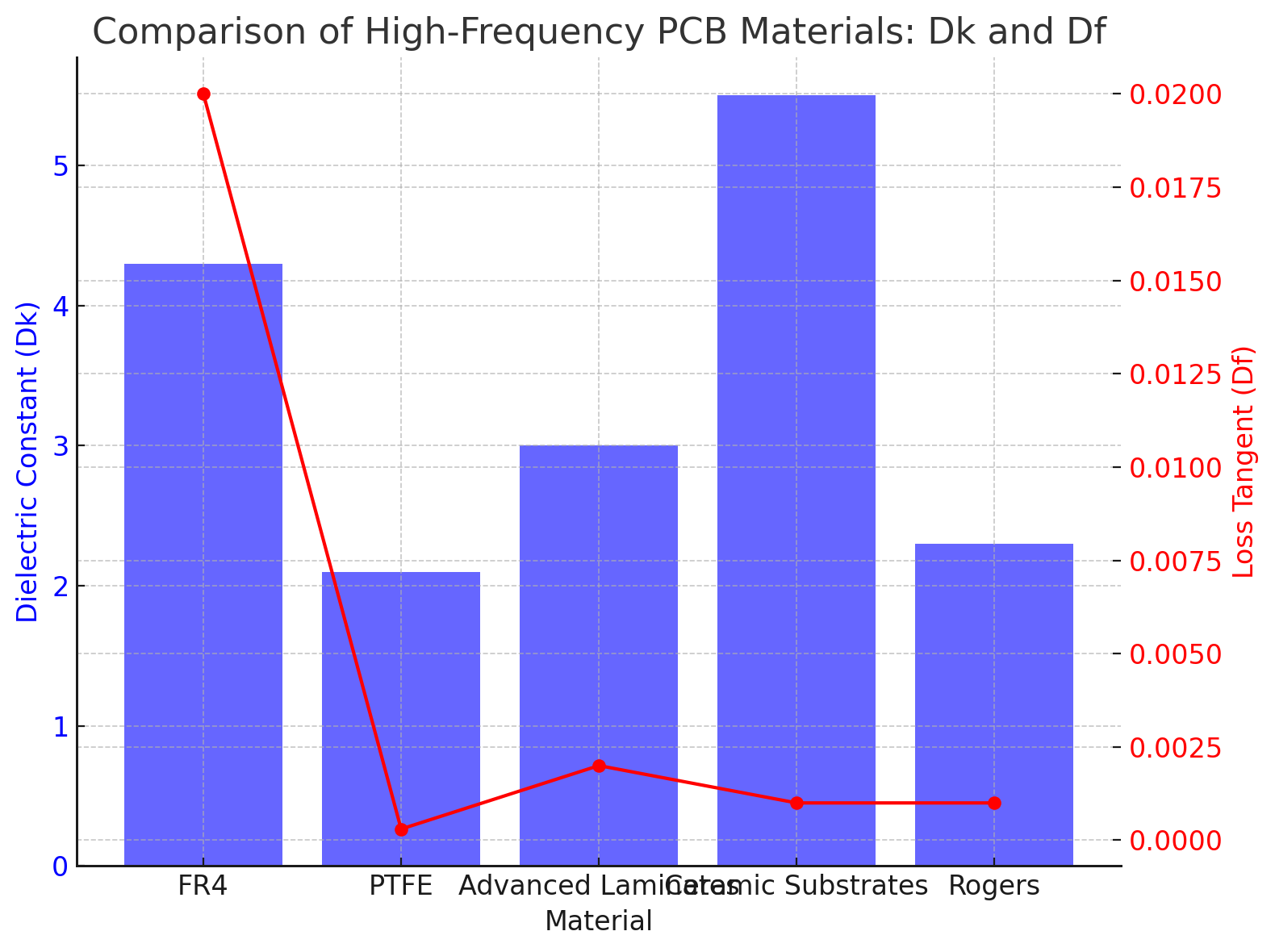

Material | Dielektrizitätskonstante (Dk) | Verlusttangens (Df) | Thermische Stabilität | Allgemeine Anwendungen |
Rogers | 2,2 - 3,0 | 0,001 - 0,003 | Hoch | RF, Mikrowelle, 5G |
PTFE | 2.1 | 0.0003 | Hoch | Mikrowelle, RF, Satellit |
Fortschrittliche Laminate | 2,2 - 3,5 | 0,001 - 0,003 | Hoch | Telekommunikation, Luft- und Raumfahrt |
FR4 | 4,3 - 4,7 | 0.02 | Mäßig | Niederfrequenz, Unterhaltungselektronik |
Rogers-Materialien wie die Serien RO3000 und RO4000 wurden speziell für Hochfrequenzanwendungen entwickelt. Diese Materialien bieten niedrigere Dielektrizitätskonstanten und Verlustfaktoren als FR4, was eine effizientere Signalausbreitung und eine geringere Dämpfung ermöglicht. Sie sind ideal für Anwendungen über 3 GHz, bei denen FR4 die Signalintegrität nicht aufrechterhält. Rogers-Materialien bieten außerdem eine bessere Impedanzkontrolle, was sie zur ersten Wahl für Telekommunikations-, HF- und Mikrowellenschaltungen macht.
Während FR4 für Niederfrequenzanwendungen weiterhin eine kostengünstige Wahl bleibt, wird es bei hohen Frequenzen problematisch. Die höheren Dk- und Df-Werte von FR4 führen zu einer langsameren Signalausbreitung und einem höheren Signalverlust, was in Hochfrequenzschaltungen, wie sie bei 5G oder der Satellitenkommunikation verwendet werden, nicht akzeptabel ist. Mit zunehmender Frequenz werden diese Nachteile immer schwerwiegender und erfordern den Umstieg auf speziellere Materialien wie Rogers oder PTFE.
Bei der Wahl zwischen Rogers und FR4 sind die Kosten oft ein entscheidender Faktor. FR4 ist viel günstiger und daher eine praktikable Option für preisbewusste Projekte mit geringeren Frequenzanforderungen. Bei Designs, die bei hohen Frequenzen (über 1 GHz) arbeiten, ist jedoch häufig die Investition in Rogers-Materialien oder PTFE erforderlich, um die Signalintegrität und -leistung sicherzustellen. Es ist wichtig, die Kosten mit den Leistungsanforderungen Ihres Designs in Einklang zu bringen, insbesondere bei kritischen Anwendungen wie der 5G-Infrastruktur oder der Luft- und Raumfahrtkommunikation.
Die Impedanzkontrolle ist ein grundlegender Aspekt beim Hochfrequenz-PCB-Design. Damit Hochfrequenzsignale ohne Verzerrung übertragen werden können, muss das Leiterplattenmaterial eine gleichmäßige Impedanz auf der gesamten Leiterplatte bieten. Materialien wie Rogers oder PTFE sind so konzipiert, dass sie eine stabile Impedanz bieten, was entscheidend ist, um Signalreflexionen zu verhindern und sicherzustellen, dass das Signal auf der gesamten Platine kohärent bleibt.
Die Signalintegrität wird direkt von den dielektrischen Eigenschaften des Materials beeinflusst, einschließlich Dk und Df. Um sicherzustellen, dass Signale ihre Stärke und Klarheit behalten, sind verlustarme Materialien unerlässlich, insbesondere bei langen Übertragungsleitungen. Bei Hochfrequenz-PCB-Designs müssen Materialien Vorrang haben, die Signalverluste, Reflexionen und andere Formen von Interferenzen minimieren, die die Leistung erheblich beeinträchtigen können.
Hochfrequenz-Leiterplatten sind häufig rauen Umgebungsbedingungen wie Temperaturschwankungen, Feuchtigkeit und mechanischer Belastung ausgesetzt. Für diese Bedingungen sind Materialien mit hoher thermischer Stabilität und geringer Feuchtigkeitsaufnahme wie PTFE oder Keramiksubstrate besser geeignet. Darüber hinaus müssen die mechanischen Eigenschaften des Materials, wie Flexibilität und Festigkeit, mit den physikalischen Anforderungen der Anwendung übereinstimmen.
Eigentum | Auswirkungen auf das PCB-Design |
Dielektrizitätskonstante (Dk) | Beeinflusst Signalgeschwindigkeit und Impedanz; Ein niedrigerer Dk verbessert die Leistung |
Verlusttangens (Df) | Ein niedrigerer Df minimiert Signalverlust und Wärmeentwicklung |
Thermische Stabilität | Gewährleistet Leistung bei Temperaturschwankungen |
Impedanzkontrolle | Schlüssel zur Gewährleistung minimaler Signalreflexionen und -verluste |
Die Herstellung von Hochfrequenz-Leiterplatten mit Materialien wie PTFE und modernen Laminaten kann eine größere Herausforderung darstellen als die Arbeit mit herkömmlichem FR4. Diese Materialien erfordern oft spezielle Handhabung, Verarbeitungstechniken und Ausrüstung. PTFE lässt sich beispielsweise nur schwer verkleben und ätzen, was zu höheren Produktionskosten und Durchlaufzeiten führen kann. Es ist wichtig, mit erfahrenen Herstellern zusammenzuarbeiten, die diese Materialien effizient verarbeiten können.
Das Wärmemanagement ist bei der Herstellung von Hochfrequenz-Leiterplatten von entscheidender Bedeutung. Materialien wie PTFE und Rogers bieten eine hervorragende thermische Stabilität, eine ordnungsgemäße Temperaturkontrolle während der Herstellung ist jedoch erforderlich, um thermische Schäden zu verhindern. Ungleichmäßige Erwärmung während Prozessen wie Löten oder Laminieren kann zu Verformungen oder Signalverschlechterungen führen. Daher ist die Aufrechterhaltung optimaler Temperaturbedingungen unerlässlich.
Die Dicke und Panelgröße von PCB-Materialien wirken sich direkt auf den Design- und Herstellungsprozess aus. Dickere Materialien können eine bessere thermische und mechanische Leistung bieten, sind jedoch möglicherweise schwieriger herzustellen. Andererseits lassen sich dünnere Materialien leichter verarbeiten, bieten jedoch möglicherweise nicht die gleichen Leistungsvorteile. Für Hochfrequenzanwendungen ist es wichtig, Materialien auszuwählen, die die erforderliche Dicke und Leistungsbalance bieten.
Bei der Auswahl der Materialien für Hochfrequenz-Leiterplatten ist es wichtig, deren Eigenschaften (Dk, Df, thermische Stabilität) auf die spezifischen Anforderungen Ihrer Anwendung abzustimmen. Beispielsweise erfordern 5G-Schaltkreise Materialien mit niedrigem Dk und niedrigem Df, um eine schnelle und klare Signalübertragung zu gewährleisten. Für die Satellitenkommunikation sind Materialien mit hoher thermischer Stabilität und geringer Feuchtigkeitsaufnahme wie PTFE ideal.
Bevor Sie mit der Serienproduktion beginnen, ist es wichtig, einen Prototyp Ihrer Hochfrequenz-Leiterplatte zu erstellen und Simulationstools zu verwenden, um die Leistung des Materials zu überprüfen. Simulationstools können dabei helfen, potenzielle Probleme mit der Signalintegrität, der Impedanz und dem Wärmemanagement frühzeitig im Designprozess zu erkennen und so Zeit und Ressourcen zu sparen.
Die Zusammenarbeit mit Leiterplattenherstellern, die auf Hochfrequenzdesigns spezialisiert sind, ist unerlässlich. Sie können wertvolle Einblicke in die Materialauswahl, Herstellungsherausforderungen und Leistungsoptimierung liefern. Die enge Zusammenarbeit mit diesen Experten stellt sicher, dass Ihr Design realisierbar ist und die erforderlichen Standards für Hochfrequenzanwendungen erfüllt.
Da sich Hochfrequenzanwendungen ständig weiterentwickeln, besteht ein steigender Bedarf an Materialien mit noch niedrigeren Verlustfaktoren und Dielektrizitätskonstanten. Es wird erwartet, dass neue Technologien wie flexible Leiterplatten und neuartige dielektrische Materialien in der Zukunft des Hochfrequenz-Leiterplattendesigns eine wichtige Rolle spielen und eine verbesserte Leistung und geringere Kosten bieten.
Mit dem Aufkommen von 5G und dem Internet der Dinge (IoT) wird die Nachfrage nach Hochfrequenz-Leiterplatten voraussichtlich deutlich steigen. Hersteller müssen Materialien entwickeln, die den Anforderungen dieser Hochgeschwindigkeits- und Hochleistungsanwendungen gerecht werden und dabei die Grenzen aktueller PCB-Materialien und Herstellungstechniken erweitern.
Bei der Auswahl des besten Materials für Hochfrequenz-Leiterplatten müssen wichtige Eigenschaften wie Dielektrizitätskonstante, Verlustfaktor und thermische Stabilität berücksichtigt werden. Materialien wie Rogers, PTFE und fortschrittliche Laminate sorgen für optimale Signalintegrität und Leistung.

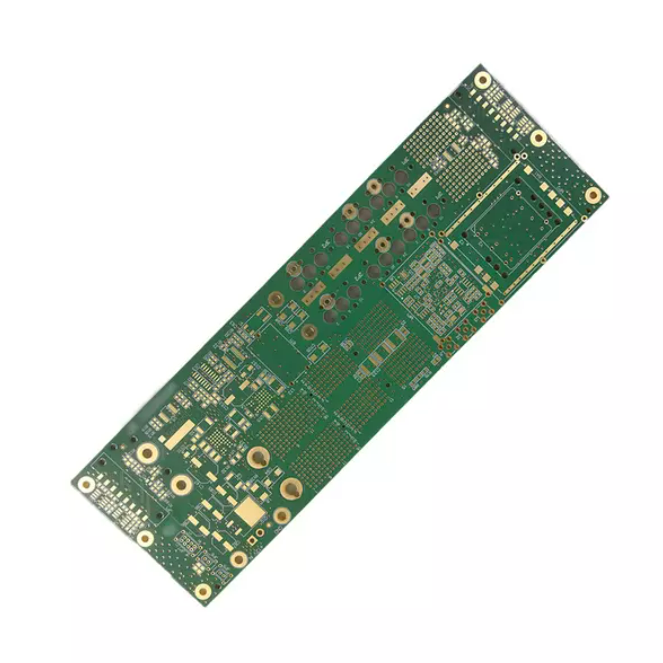

Für Hochfrequenzanwendungen ist die Auswahl der richtigen Materialien und die Zusammenarbeit mit Experten unerlässlich. Ruomei Electronic bietet hochwertige Leiterplatten, die auf die Anforderungen moderner Hochleistungselektronik zugeschnitten sind. Ihre zuverlässigen Lösungen können Ihnen dabei helfen, die besten Ergebnisse für Ihre Designs zu erzielen.
A: Zu den besten Materialien für Hochfrequenz-Leiterplatten gehören Rogers, PTFE und fortschrittliche Laminate. Diese Materialien haben eine niedrige Dielektrizitätskonstante und einen niedrigen Verlustfaktor, was einen minimalen Signalverlust und eine hervorragende Leistung gewährleistet.
A: Die Dielektrizitätskonstante (Dk) beeinflusst die Signalgeschwindigkeit und Impedanz der Leiterplatte. Ein niedrigerer Dk führt zu einer schnelleren Signalausbreitung und einer besseren Signalintegrität, was für Hochfrequenzanwendungen entscheidend ist.
A: Der Verlustfaktor (Df) misst, wie viel Signalenergie als Wärme verloren geht. Ein niedrigerer Df reduziert die Signaldämpfung und sorgt so für eine höhere Effizienz und Signalintegrität in Hochfrequenz-PCBs.
A: PTFE bietet hervorragende dielektrische Eigenschaften mit niedrigem Dk und Df und ist daher ideal für Mikrowellen- und HF-Anwendungen. Es sorgt für stabile Leistung und minimalen Signalverlust bei hohen Frequenzen.
A: Obwohl FR4 kostengünstig ist, ist es nicht ideal für Hochfrequenz-Leiterplatten. Seine höheren Dk- und Df-Werte können zu Signalverlust und Verzerrungen führen, insbesondere bei Frequenzen über 1 GHz.
A: Die thermische Stabilität ist entscheidend für die Aufrechterhaltung der Signalintegrität in Hochfrequenz-PCBs. Materialien, die bei Temperaturschwankungen gut funktionieren, gewährleisten einen zuverlässigen Betrieb in dynamischen Umgebungen.
