Das PCB -Baugruppenverfahren (Printed Circuit Board) steht im Kern der Elektronikherstellungsindustrie. Jedes elektronische Gerät, von Smartphones über Computer bis hin zu medizinischen Geräten, basiert auf PCB -Baugruppen für ihre Funktion. Der Montageprozess ist zwar hochtechnisch, ist jedoch entscheidend, um sicherzustellen, dass das Endprodukt zuverlässig und effizient funktioniert. Wenn Sie die in der PCB -Montage verbundenen Schritte verstehen, können Sie die Präzision, Qualitätskontrolle und Technologie schätzen, die die Erstellung der Elektronik, die wir jeden Tag verwenden, eingehen.
In diesem Handbuch werden wir den aufschlüsseln PCB -Montageprozess , jeden Schritt ausführlich erläutern und die Rolle verschiedener Komponenten in der Baugruppe untersuchen.
Lassen Sie uns vor dem Eintauchen in den Prozess definieren, was die PCB -Baugruppe ist. Die PCB -Baugruppe bezieht sich auf den Vorgang des Anschließens verschiedener elektronischer Komponenten an eine gedruckte Leiterplatte (PCB), um ein funktionierendes elektronisches System zu erstellen. Dieser Prozess umfasst eine Vielzahl von Schritten, die das Löten, die Platzierung von Komponenten, Tests und Inspektion umfassen, um sicherzustellen, dass das Endprodukt den Qualitätsstandards entspricht.
PCBs selbst bestehen aus Isoliermaterialien, typischerweise Glasfaser, mit leitenden Kupferspuren, auf denen elektronische Komponenten montiert sind. Diese Komponenten - Resistenten, Kondensatoren, Dioden, Mikrochips und andere - werden nach einem detaillierten Design oder Schema auf dem Tafel platziert.
Der Prozess kann in mehrere Phasen unterteilt werden, was jeweils entscheidend für die Qualität und Funktionalität des Endprodukts ist. Lassen Sie uns diese Schritte einzeln durchlaufen.
Bevor die Montage beginnen kann, muss das PCB -Design erstellt werden. Dies ist ein entscheidender Schritt, der sicherstellt, dass das Layout der Karte für die elektronischen Komponenten optimiert wird, die sie halten wird. Ingenieure verwenden PCB -Designsoftware wie Eagle, Altium oder Kicad, um ein digitales Design des Boards zu erstellen. Das Design beinhaltet:
Komponentenplatzierung: Bestimmung der besten Positionen für alle Komponenten.
Schaltungswege: Zeichnen der elektrischen Wege (Spuren), die die Komponenten anschließen.
Schichtstruktur: Entscheidung, wie viele Schichten die Platine haben wird (z. B. einseitig, doppelseitig oder vielschichtig).
Sobald das Design abgeschlossen ist, wird es in eine Gerber -Datei umgewandelt, bei der es sich um eine Reihe von Anweisungen handelt, die von PCB -Herstellern zur Herstellung des tatsächlichen Tafels verwendet werden. Diese Entwurfsdatei ist von entscheidender Bedeutung, da in diesem Stadium Fehler später im Montageprozess kostspielige Fehler verursachen können.

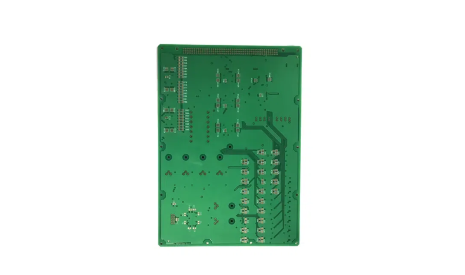

Die PCB -Herstellung ist die Herstellung der nackten Leiterplatte oder der unpopulierten Platine. Dies beinhaltet mehrere Prozesse, darunter:
Schichtbildung: Wenn die PCB vielschichtig ist, werden die Schichten mit Kupferfolie und Isoliermaterial erstellt. Diese Schichten werden dann zusammen laminiert.
Radierung: Die Kupferspuren werden in die Platine geätzt, um die erforderlichen Wege zu bilden, die die Komponenten verbinden.
Bohrungen: Löcher werden in die PCB gebohrt, wo Komponenten wie Kondensatoren, Widerstände und ICs (integrierte Schaltungen) montiert werden. Dieser Schritt ist besonders wichtig für Durchlochkomponenten.
Plattierung: Die Bohrlöcher werden mit einer Kupferschicht plattiert, um die elektrische Leitfähigkeit zu gewährleisten.
Sobald der Herstellungsprozess abgeschlossen ist, ist die nackte Leiterplatte für die Montage bereit. Zu diesem Zeitpunkt kann es visuell inspiziert, gereinigt und getestet werden, um sicherzustellen, dass es den Spezifikationen entspricht.
Einer der wichtigsten Schritte in der PCB -Baugruppe ist die Anwendung von Lötpaste, einer Mischung aus Pulverlötung und Fluss. Diese Paste wird auf die Pads der Leiterplatte angewendet, in denen Komponenten platziert werden. Der Zweck der Lötpaste besteht darin, die Komponenten vorübergehend an Ort und Stelle zu halten und sie auf das Board gelötet zu lassen.
Lötpaste wird normalerweise unter Verwendung einer Lötpaste -Schablone angewendet, die mit der PCB ausgerichtet ist. Die Schablone ermöglicht es, dass die Paste genau auf die richtigen Bereiche auf der Tafel angewendet wird, wodurch überschüssige Paste vermieden werden, die Defekte verursachen können.
Sobald die Lötpaste aufgetragen ist, besteht der nächste Schritt darin, die Komponenten auf die Tafel zu platzieren. Dies erfolgt normalerweise von automatisierten Maschinen, die als Pick-and-Place-Maschine bezeichnet werden. Die Maschine nimmt jede Komponente von einer Rolle oder einem Tablett auf, stimmt sie mit den entsprechenden Pads auf der Leiterplatte aus und legt sie in Position.
Für kleine oder empfindliche Komponenten wie SMDs (Oberflächenmontagegeräte) ist die Pick-and-Place-Maschine sehr präzise, um sicherzustellen, dass Komponenten mit minimaler Toleranz platziert werden. Bei größeren Komponenten wie Durchloch-Teilen kann der Prozess manuell oder mit einem Roboterarm durchgeführt werden.
Die ordnungsgemäße Platzierung ist von entscheidender Bedeutung, da eine Fehlausrichtung zu schlechten Löten, Funktionen oder sogar Schäden an Komponenten führen kann.
Sobald die Komponenten auf der Leiterplatte platziert sind, besteht der nächste Schritt darin, sie an Ort und Stelle zu verlieren. Das Reflow-Löten ist die am häufigsten verwendete Methode, insbesondere für Oberflächenmontagekomponenten.
Die Leiterplatte wird durch einen Reflow -Ofen geleitet, der die Platine allmählich auf eine Temperatur erwärmt, die die Lötpaste schmilzt. Das geschmolzene Lötmittel bildet eine dauerhafte Verbindung zwischen den Komponentenleitungen und den Pads auf der Leiterplatte. Wenn sich das Brett abkühlt, verfestigt sich das Lötmittel und sichert die Bestandteile.
Das Reflow -Löten ist ein empfindlicher Prozess, und die Steuerung des Temperaturprofils ist entscheidend, um sicherzustellen, dass die Lötverbindungen zuverlässig und frei von Mängel sind. Eine zu hohe Temperatur kann die Komponenten schädigen, während eine zu niedrige Temperatur zu schwachen Lötverbindungen führen kann.
Während das Reflow-Löten für Oberflächenmontierungskomponenten verwendet wird, wird Wellenlötung für Durchlochkomponenten wie Anschlüsse und größere Chips verwendet. In diesem Prozess wird die PCB über eine Welle geschmolzener Lötmittel geleitet. Das Lötmittel fließt durch die Löcher der Leiterplatte und erzeugt starke elektrische Verbindungen zwischen den Komponentenleitungen und den Kupferpolstern.
Wellenlötung wird normalerweise für Komponenten verwendet, die eine robustere mechanische Verbindung erfordern. Aufgrund seiner Effizienz wird es auch für Produktionsläufe mit hoher Volumen verwendet.
Nachdem die Komponenten auf die Tafel gelötet wurden, unterzogen sich die PCB verschiedenen Inspektions- und Testprozessen, um sicherzustellen, dass sie die Qualitätsstandards entspricht. Diese Tests können umfassen:
Visuelle Inspektion: Ein Techniker inspiziert das Board visuell, um offensichtliche Mängel wie falsch ausgerichtete Komponenten, Lötbrücken oder fehlende Teile zu überprüfen.
Automatisierte optische Inspektion (AOI): AOI -Maschinen verwenden Kameras und Sensoren, um die PCB auf Defekte wie Lötprobleme, Komponenten -Platzierungsfehler oder Schäden während der Herstellung zu inspizieren.
Röntgeninspektion: Für komplexere Boards, insbesondere solche mit versteckten oder gestapelten Komponenten, wird eine Röntgeninspektion verwendet, um sicherzustellen, dass die Lötverbindungen intakt und die Komponenten ordnungsgemäß platziert werden.
Funktionstests: Die Platine kann auch Funktionstests durchlaufen, bei denen sie aufgeteilt und auf den korrekten Betrieb getestet wird. Dies stellt sicher, dass die PCB wie erwartet funktioniert.
Diese Inspektionen helfen dabei, Probleme zu identifizieren und zu beheben, bevor das Produkt fertiggestellt wird.
Sobald die PCB Inspektion und Tests bestanden hat, ist es für die letzten Phasen der Montage bereit. Dies kann zusätzliche Schritte beinhalten wie:
Komponentenbefestigung (z. B. Kühlkörper, Anschlüsse oder Schrauben).
Einkapselung oder Topf (um die Komponenten vor Feuchtigkeit, Staub oder Vibration zu schützen).
Gehäusebaugruppe (wenn die PCB Teil eines größeren Produkts ist).
Schließlich wird die PCB sorgfältig verpackt, um Schäden während des Transports zu vermeiden, und wird an den nächsten Schritt des Herstellungsprozesses gesendet, der in ein größeres System- oder Endprodukttests integriert werden kann.
Der PCB-Montageprozess ist ein sehr detailliertes und präzisionsgetriebenes Verfahren, das eine sorgfältige Koordination mehrerer Schritte erfordert. Von der ersten Konstruktion bis zum endgültigen Test spielt jede Phase des Prozesses eine entscheidende Rolle, um sicherzustellen, dass die zusammengesetzten PCB -Funktionen zuverlässig funktionieren und die Qualitätsstandards erfüllen.
Ob in Unterhaltungselektronik, Medizinprodukten oder Industriemaschinen, die Montage von PCBs ist ein grundlegender Bestandteil der modernen Elektronikherstellung. Während die Technologie weiter voranschreitet, werden sich die in der PCB -Montage verwendeten Methoden und Tools wahrscheinlich entwickeln und noch effizienter und genauer werden.
Durch das Verständnis der Schritte, die in der PCB -Montage verbunden sind, können wir eine tiefere Wertschätzung für die Komplexität und Präzision gewinnen, auf die wir die Geräte erstellen müssen, auf die wir täglich angewiesen sind.
