Dieser Artikel befasst sich mit den wichtigsten Überlegungen beim PCB-Routing, die Designer berücksichtigen müssen .
l In PCB-Design, 7 Überlegungen zum PCB-Routing
l HWie kann die Effizienz der Stromverkabelung bewertet und optimiert werden?
l HWie wählen Sie die richtige Stromversorgungstopologie aus, um die Anforderungen Ihrer spezifischen Anwendung zu erfüllen?
To Vermeiden Sie häufige Fallstricke und erhalten Sie eine qualitativ hochwertige Leiterplatte. Dies alles ist eine Diskussion wert.

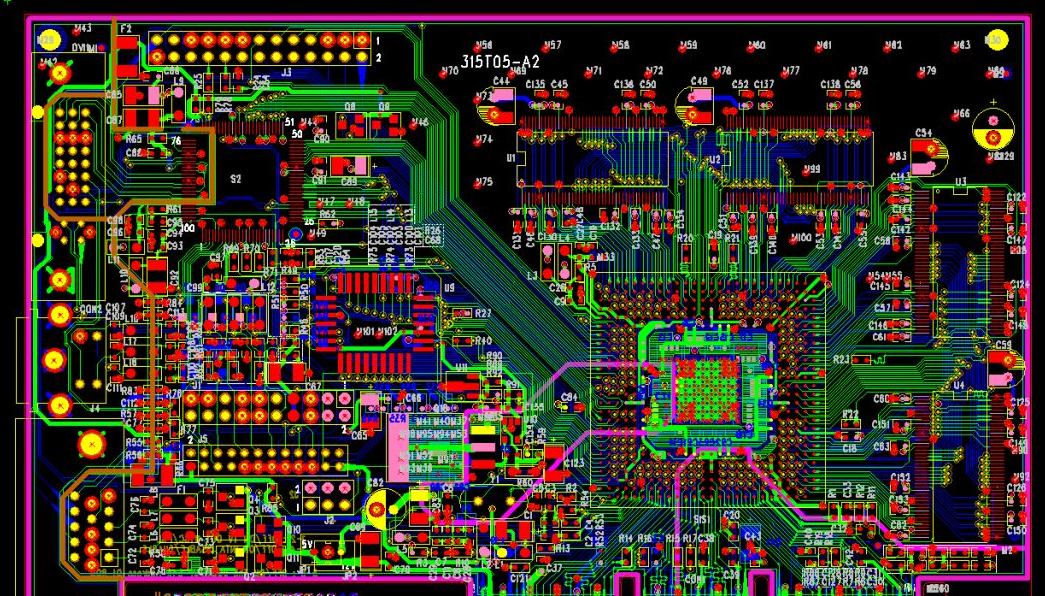

Das Design und die Herstellung von Leiterplatten (PCBs) ist ein sorgfältiger Prozess, der eine sorgfältige Berücksichtigung verschiedener Faktoren erfordert, um optimale Leistung, Zuverlässigkeit und Herstellbarkeit sicherzustellen.Ein entscheidender Aspekt des PCB-Designs ist das Routing, bei dem es um die Anordnung elektrischer Pfade geht, die Komponenten auf der Platine verbinden.Eine unzureichende Leitungsführung kann zu Problemen mit der Signalintegrität, elektromagnetischen Störungen (EMI) und sogar zum Ausfall von Komponenten führen.
Die Stromführung ist ein grundlegender Aspekt des PCB-Designs, der bei unsachgemäßer Handhabung zu Problemen wie Spannungsabfällen, Rauschen und thermischen Problemen führen kann.Um eine effiziente Stromversorgung zu gewährleisten, ist Folgendes von entscheidender Bedeutung:
· Verwenden Sie breite Spuren: Breitere Leiterbahnen können höhere Ströme ohne übermäßigen Spannungsabfall verarbeiten.
· Halten Sie Strom- und Bodenebenen in der Nähe: Dies reduziert die Induktivität und verbessert die Leistungsabgabe.
· Vermeiden Sie scharfe Ecken: Scharfe Ecken können Strömungsstau verursachen und den Widerstand erhöhen.
· Verwenden Sie Entkopplungskondensatoren: Platzieren Sie Entkopplungskondensatoren in der Nähe von stromverbrauchenden Komponenten, um eine stabile Stromversorgung zu gewährleisten und Rauschen zu reduzieren.

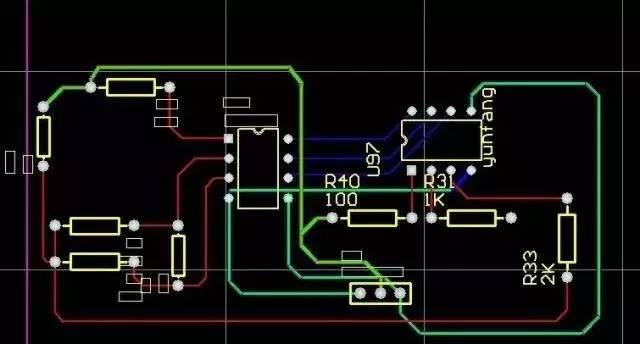

Die beim PCB-Routing verwendeten Winkel können die Leistung der Platine erheblich beeinflussen.Scharfe Winkel und rechte Winkel können zu Signalreflexionen und Impedanzänderungen führen:
· Verwenden Sie 45-Grad- oder 90-Grad-Winkel: Diese Winkel werden im Allgemeinen für Hochgeschwindigkeitssignale bevorzugt, um Reflexionen zu reduzieren.
· Vermeiden Sie scharfe Winkel: Scharfe Winkel können zu Problemen mit der Signalintegrität führen;Verwenden Sie stattdessen Kurven oder stumpfe Winkel.
Die Einhaltung eines angemessenen Abstands zwischen Hochgeschwindigkeitssignalen ist entscheidend, um Übersprechen zu verhindern und die Signalintegrität sicherzustellen:
· Befolgen Sie die Empfehlungen des Herstellers: Unterschiedliche Leiterplattenmaterialien und -designs haben unterschiedliche Mindestabstandsanforderungen.
· Verwenden Sie Bodenebenen: Masseebenen können dazu beitragen, Signale abzuschirmen und Übersprechen zu reduzieren.
· Betrachten Sie die Signalintegritätsanalyse: Tools wie die SI-Analyse können dabei helfen, den optimalen Abstand für Hochgeschwindigkeitssignale zu bestimmen.
Stubs oder unerwünschte Erweiterungen von Spuren können Signalreflexionen verursachen und die Leistung beeinträchtigen.Das Minimieren oder Eliminieren von Stubs ist unerlässlich:
· Vermeiden Sie unnötige Erweiterungen: Spuren so kurz und direkt wie möglich halten.
· Verwenden Sie Stubs mit kontrollierter Impedanz: Wenn Stichleitungen erforderlich sind, konstruieren Sie diese mit kontrollierter Impedanz, um Reflexionen zu minimieren.
Impedanzdiskontinuitäten können zu Signalreflexionen und zum Verlust der Signalintegrität führen.Die Gewährleistung einer konsistenten Impedanz ist der Schlüssel:
· Behalten Sie die Breite und Dicke der Leiterbahn bei: Konsistente Leiterbahnabmessungen tragen zur Aufrechterhaltung der Impedanzkontinuität bei.
· Verwenden Sie Impedanzkontrollschichten: Microvias und kontrollierte Impedanzschichten können dabei helfen, die Impedanz flächendeckend zu verwalten.
Differenzielle Signalisierung wird verwendet, um Daten über große Entfernungen mit minimalem Rauschen zu übertragen.Die richtige Weiterleitung dieser Signale ist von entscheidender Bedeutung:
· Routenpaare nahe beieinander: Differentialpaare sollten nahe beieinander gehalten werden, um eine ausgeglichene Impedanz aufrechtzuerhalten und Übersprechen zu reduzieren.
· Vermeiden Sie Überschneidungen: Wenn Überkreuzungen erforderlich sind, verwenden Sie Serpentinenmuster oder 90-Grad-Winkel, um Stöße zu minimieren.
Der Ausgleich der Länge von Signalspuren, insbesondere bei Hochgeschwindigkeits- und Differenzsignalen, ist entscheidend für die Aufrechterhaltung des Timings und die Reduzierung von Zeitversatz:
· Verwenden Sie Matching-Techniken: Techniken wie Trace-Längenanpassung, Stub-Matching oder die Verwendung von Verzögerungsleitungen können dabei helfen, Trace-Längen auszugleichen.
· Berücksichtigen Sie das Board-Layout: Das Gesamtlayout der Platine kann die Leiterbahnlänge beeinflussen und sollte entsprechend geplant werden.
Das PCB-Routing ist eine komplexe Aufgabe, die ein tiefes Verständnis der Prinzipien der Elektrotechnik und praktische Designüberlegungen erfordert.Durch die Beachtung der Stromführung, der Routing-Winkel, des Signalabstands, der Stichleitungsverwaltung, der Impedanzkontrolle, der Differenzsignalisierung und der Anpassung der Leiterbahnlängen können Designer häufige Probleme vermeiden und Leiterplatten erstellen, die zuverlässig, effizient und leistungsstark sind.Da sich die Technologie weiterentwickelt und PCB-Designs immer komplexer werden, ist es für den Erfolg in der Elektronikindustrie von entscheidender Bedeutung, auf dem Laufenden zu bleiben und Best Practices beim PCB-Routing anzuwenden.
Beim PCB-Design ist die Bewertung und Optimierung der Effizienz der Stromführung der Schlüssel zur Gewährleistung eines stabilen Schaltungsbetriebs und einer stabilen Leistung.Hier sind einige Möglichkeiten, die Effizienz der Stromverkabelung zu bewerten und zu optimieren:
①Strombedarf ermitteln:
Analysieren Sie den Leistungsbedarf des Stromkreises, einschließlich Spannung, Strom und Leistung.
Bestimmen Sie die Lasteigenschaften des Netzteils, z. B. das Einschwingverhalten und die Welligkeitsanforderungen.
②Rationelle Anordnung von Stromversorgung und Masseebene:
Sorgen Sie für ausreichend Breite für Stromleitungen und Erdungskabel, um Widerstand und Spannungsabfall zu reduzieren.
Platzieren Sie bei Verwendung einer mehrschichtigen Leiterplatte das Netzteil und die Erdungsebene nahe beieinander, um eine gute Schleife zu bilden.
③Verwenden Sie die richtige Topologie:
Wählen Sie die richtige Stromtopologie basierend auf der Komplexität der Schaltung und den Stromanforderungen, z. B. Linearregler, Schaltregler oder mehrphasige Netzteile.
④Minimieren Sie den Stromschleifenbereich:
Durch die Reduzierung der Fläche der Stromschleife können elektromagnetische Störungen und Strahlung reduziert werden.
Vermeiden Sie die Bildung eines großen Ringbereichs um das Netzkabel.
⑤Entkopplungskondensatoren verwenden:
Fügen Sie an wichtigen Stellen der Stromleitung Entkopplungskondensatoren hinzu, um hochfrequentes Rauschen herauszufiltern.
Wählen Sie den passenden Kapazitätswert und -typ aus, um sicherzustellen, dass der Kondensator im gewünschten Frequenzbereich wirksam ist.
⑥Optimieren Sie den Routing-Pfad:
Minimieren Sie die Länge der Stromleitung, um die Leitungsimpedanz und den Spannungsabfall zu reduzieren.
Vermeiden Sie parallele Stromleitungen und Hochgeschwindigkeitssignalleitungen, um Übersprechen zu reduzieren.
⑦Nutzen Sie das Stromnetz:
Bei komplexen Stromnetzen kann die Verwendung eines Rasterlayouts eine gleichmäßigere Stromverteilung ermöglichen.
⑧Führen Sie eine thermische Analyse durch:
Bewerten Sie die thermische Leistung von Netzkabeln und Komponenten, um sicherzustellen, dass sie unter Betriebsbedingungen nicht überhitzen.
⑨Verwendung von Simulationstools:
Verwenden Sie Simulationstools in PCB-Designsoftware, wie z. B. Signalintegritätsanalyse und Stromintegritätsanalyse, um die Leistung der Stromverkabelung vorherzusagen.
⑩Implementieren Sie 3D-Designprüfungen:
Nutzen Sie 3D-Designprüfungen, um die physische Anordnung der Verkabelung und Komponenten zu beurteilen und sicherzustellen, dass es keine mechanischen Störungen gibt.
11.Führen Sie Prototypentests durch:
Testen Sie die Stromverkabelung an tatsächlicher Hardware, um sicherzustellen, dass das Design die Leistungsanforderungen der Schaltung erfüllt.
12.Kontinuierliche Iteration:
Basierend auf den Testergebnissen und der Simulationsanalyse wird das Design wiederholt, bis die optimale Effizienz der Stromführung erreicht ist.
Durch die oben genannten Schritte können Sie die Effizienz der Stromführung beim PCB-Design effektiv bewerten und optimieren und so die Gesamtleistung und Zuverlässigkeit der Schaltung verbessern.
Wie wählt man beim PCB-Design die richtige Stromversorgungstopologie aus, um den Anforderungen einer bestimmten Anwendung gerecht zu werden?
1.Bewerbungsvoraussetzungen verstehen:
Bestimmen Sie die Spannungs- und Stromanforderungen der Anwendung.
Bewerten Sie Laständerungen, einschließlich Anlauf, Normalbetrieb und Spitzenlast.
2.Bestimmen Sie die Ausgabeeigenschaften:
Bestimmen Sie die gewünschten Ausgangsspannungsstabilitäts- und Welligkeitsanforderungen basierend auf den Anwendungsanforderungen.
3.Wählen Sie den Netzteiltyp aus:
Wählen Sie je nach Bedarf ein lineares oder schaltendes Netzteil.
Lineare Netzteile sind einfach, aber weniger effizient und eignen sich für Anwendungen mit geringen Leistungs- und Geräuschanforderungen.
Schaltnetzteile sind effizient und eignen sich für Anwendungen mit hohen Leistungs- und Geräuschanforderungen.
4.Bewerten Sie Effizienz und Wärmemanagement:
Bewerten Sie die Effizienz verschiedener Topologien und wählen Sie energieeffiziente Stromquellen aus, um Wärmeverluste zu reduzieren.
Erwägen Sie Kühloptionen, z. B. die Verwendung eines Kühlers oder Lüfters.
5.Berücksichtigen Sie Größe und Kosten:
Wählen Sie eine Stromversorgungstopologie mit geeignetem Volumen basierend auf den Platzbeschränkungen der Anwendung.
Bewerten Sie die Kosteneffizienz verschiedener Topologien.
6.Wählen Sie die passende Kontrollmethode:
Bestimmen Sie die Art der erforderlichen Steuerung, z. B. analoge, digitale oder hybride Steuerung.
7.Elektromagnetische Verträglichkeit (EMV) analysieren:
Bewerten Sie die elektromagnetische Interferenz und die Anti-Interferenz-Fähigkeit verschiedener Topologien.
8.Berücksichtigen Sie den Eingangsspannungsbereich:
Wählen Sie je nach Anwendungsumgebung eine Stromversorgungstopologie, die Schwankungen der Eingangsspannung aufnehmen kann.
9.Bewerten Sie die Lastanpassungsrate und die Linienanpassungsrate:
Stellen Sie sicher, dass sich die Stromtopologie an Laständerungen und Eingangsspannungsänderungen anpassen kann.
10.Verwendung von Simulationstools:
Mithilfe von Simulationssoftware wird die Leistung verschiedener Stromversorgungstopologien bewertet.
11.Erwägen Sie einen modularen Aufbau:
Erwägen Sie bei komplexen Systemen die Verwendung eines modularen Netzteildesigns, um Design und Wartung zu vereinfachen.
12.Bewerten Sie Sicherheitsstandards:
Stellen Sie sicher, dass die ausgewählte Stromtopologie den relevanten Sicherheitsstandards und -vorschriften entspricht.
13.Führen Sie Prototypentests durch:
Erstellen Sie Prototypen und führen Sie reale Tests durch, um zu überprüfen, ob die Energietopologie alle Designanforderungen erfüllt.
14.Lassen Sie sich professionell beraten:
Wenden Sie sich bei Bedarf an einen Experten für Stromversorgungsdesign oder einen Lieferanten, um technische Unterstützung zu erhalten.
15.Kontinuierliche Iteration:
Basierend auf den Testergebnissen und Rückmeldungen wird das Design iterativ optimiert.
