In der modernen Welt der Elektronik wächst die Nachfrage nach kompakteren, effizienteren und zuverlässigeren Geräten ständig. Mit dem Fortschritt der Technologie müssen Geräte in kleinere Räume passen und gleichzeitig größere Komplexitäten abwickeln. Ein wichtiger Tankstellen dieser Fortschritte ist die flexible PCB (gedruckte Leiterplatte). Insbesondere sind mehrschichtige flexible PCBs für Anwendungen, die hohe Leistung und Raumeffizienz erfordern, wesentlich geworden und müssen gleichzeitig die Flexibilität für komplexe Konstruktionen aufrechterhalten. Diese Leiterplatten werden in Branchen wie Luft- und Raumfahrt, Automobilelektronik und tragbare Technologie häufig eingesetzt und bieten Lösungen für die Gestaltung von Herausforderungen, die starren PCBs einfach nicht mithalten können.
In diesem Artikel wird die Vorteile von flexiblen PCBs in komplexen Designs mit mehreren Schichten untersucht und ihre Bedeutung für leistungsstarke Anwendungen, die von ihnen gewährenden Vorteile und ihre zunehmende Verwendung in Branchen, die sowohl Flexibilität als auch Verbindungen mit hoher Dichte erfordern, betont.

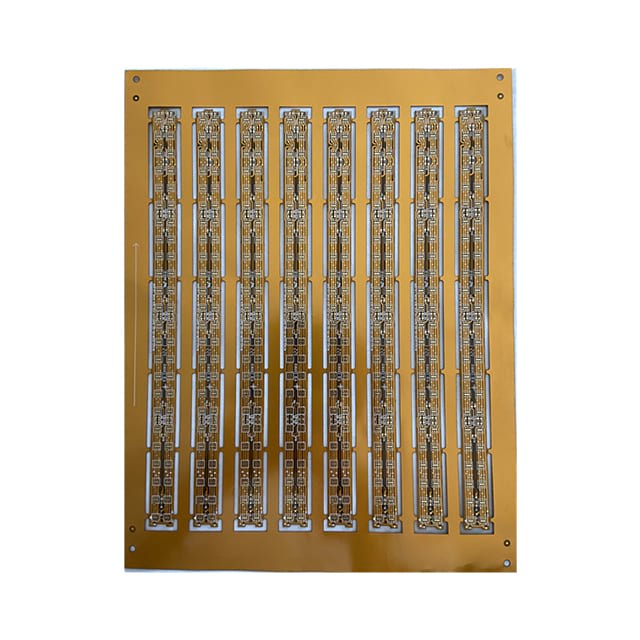

Eine flexible Leiterplatte ist eine Art gedruckte Leiterplatte aus einem flexiblen Substratmaterial wie Polyimid oder Polyester. Im Gegensatz zu starren PCBs können flexible PCBs verschiedene Formen beugen und sich anpassen, was sie ideal für Anwendungen mit begrenztem Raum oder eine gebogene Installation erfordern.
Eine flexible PCB mit mehreren Schichten ist im Wesentlichen eine flexible PCB mit mehreren Schichten von leitenden Spuren und isolierenden Schichten. Diese mehrfachen Schichten ermöglichen komplexere Verbindungen, die höhere Komponentendichten und eine verbesserte Leistung im Vergleich zu Einzelschicht- oder Doppelschicht-Designs ermöglichen. Flexible PCBs mit mehrschichtigen Schichten verbinden die Vorteile der Flexibilität mit den Hochleistungsfunktionen der Mehrschicht-Technologie, was sie für eine Vielzahl von anspruchsvollen Anwendungen geeignet ist.
Einer der Hauptvorteile von flexiblen mehrschichtigen PCBs ist die Fähigkeit, Verbindungen mit hoher Dichte zu unterstützen. Mit mehreren Schichten können Designer mehr Komponenten in einen kleineren Raum integrieren. Dies ist besonders vorteilhaft für komplexe Designs in Branchen wie Luft- und Raumfahrt und Automobilelektronik, in denen der Raum häufig begrenzt ist und eine hohe Leistung von entscheidender Bedeutung ist.
Durch das Stapeln zusätzlicher Ebenen können mehrschichtige flexible PCB mehr Signalwege und Stromverteilungsnetzwerke aufnehmen, um kleinere, kompaktere Geräte zu erstellen, ohne die Leistung zu beeinträchtigen. In Anwendungen, bei denen herkömmliche starre PCB zu sperrig wären, ermöglichen es mit mehrschichtigen flexiblen PCBs den Designern, mehr Funktionen in einen kompakten Formfaktor zu packen.
Während starre PCB häufig in herkömmlichen elektronischen Geräten verwendet werden, sind sie durch ihre Unfähigkeit begrenzt, nicht-flache Oberflächen zu beugen oder sich an nicht flache Oberflächen anzupassen. Flexible PCBs können dagegen biegen, verdrehen und in komplexe Formen passen, was für Anwendungen, bei denen der Platz eingeschränkt ist oder bei dem das Gerät im Rahmen seines Betriebs gebeugt wird, unerlässlich ist.
Beispielsweise werden flexible PCB mit mehrschichtigen Schichten häufig in tragbaren Geräten wie Fitness-Trackern, Smartwatches und medizinischen Monitoren verwendet, bei denen die Notwendigkeit von Flexibilität von entscheidender Bedeutung ist. Durch die Fähigkeit, gekrümmte oder unregelmäßige Formen zu entsprechen, können diese Geräte kompakter, leichter und ergonomischer sein und Nutzern Komfort bieten, ohne die Leistung zu beeinträchtigen.
Mehrschichtige flexible PCBs bieten eine signifikante Verringerung von Gewicht und Volumen im Vergleich zu herkömmlichen mehrschichtigen starren PCBs. Diese Gewichtsreduzierung ist besonders wichtig in Luft- und Raumfahrt- und Automobilanwendungen, bei denen die Reduzierung des Gesamtgewichts eines Geräts einen direkten Einfluss auf Effizienz und Leistung haben kann.
In der Automobilindustrie werden beispielsweise mehrschichtige flexible PCBs in verschiedenen Systemen wie Beleuchtung, Sensoren und Steuereinheiten verwendet, bei denen jede Unze gewichtssparender Gewicht zu einer verbesserten Kraftstoffeffizienz und Leistung beiträgt. In der Luft- und Raumfahrt ist die Reduzierung des Gewichts noch kritischer, da es den Kraftstoffverbrauch und die Gesamtsystemleistung direkt beeinflusst.
Die Flexibilität und mehrere Schichten in flexiblen mehrschichtigen PCBs tragen zu einer verbesserten Haltbarkeit und Zuverlässigkeit bei, insbesondere in harten Umgebungen. Die Automobilelektronik sind beispielsweise Vibrationen, Temperaturschwankungen und Feuchtigkeit ausgesetzt, die alle in herkömmlichen starren PCBs zu einem Versagen führen können.
Flexible PCBs sind resistenter gegen mechanische Spannung, Vibration und thermische Expansion als starre PCBs, was sie ideal für die Verwendung in herausfordernden Umgebungen macht. Das mehrschichtige Design erhöht ihre Belastbarkeit weiter und ermöglicht eine bessere Leistung und längere Lebensdauer, selbst unter extremen Bedingungen.
Im Laufe der Technologie wächst die Notwendigkeit von kleineren und leistungsfähigeren Geräten weiter. Flexible PCBs mit mehrschichtigen Schichten sind für die Erzielung einer Miniaturisierung in komplexen Konstruktionen unerlässlich. Durch das Stapeln mehrerer leitender Schichten können flexible PCBs mit mehreren Schichten dieselben Funktionen wie größere, sperrigere Konstruktionen, jedoch in einem kleineren, kompakteren Paket ausführen.
In der tragbaren Technologie, bei der der Raum extrem begrenzt ist, ermöglichen es den Herstellern, dass flexible PCBs mit mehreren Schichten kleine, effiziente und leistungsstarke Geräte schaffen, ohne die Leistung zu beeinträchtigen. Diese PCBs können nahtlos in das Gerät integriert werden und in enge Räume einfügen, ohne Schüttung oder Gewicht hinzuzufügen.
Obwohl flexible PCBs mit mehreren Schichten anfänglich teurer erscheinen können als einschichtige Designs, können sie langfristig die Kosten tatsächlich senken. Ihre Fähigkeit, mehrere Funktionen in eine einzelne Einheit zu konsolidieren, verringert die Notwendigkeit mehrerer separater Komponenten, was die Gesamtkosten der Fertigung senken kann.
Zusätzlich rationalisieren mehrschichtige flexible PCBs den Montageprozess. Da sie sowohl Signal- als auch Leistungsrouting auf mehreren Schichten kombinieren können, können die Hersteller die Komplexität des Designs verringern und die Anzahl der benötigten Verbindungen oder Drähte minimieren. Dies führt zu weniger potenziellen Ausfallpunkten und verringert die Wahrscheinlichkeit von Defekten während des Herstellungsprozesses.
In komplexen elektronischen Geräten ist die Signalintegrität von entscheidender Bedeutung, um eine zuverlässige Leistung zu gewährleisten. Flexible PCB mit mehrschichtigen Schichten können mit kontrollierten Impedanz und fortschrittlichen Abschirmtechniken ausgelegt werden, um sicherzustellen, dass die Signale auch bei hohen Frequenzen ohne Abbau durchlaufen werden. Dies ist besonders wichtig bei Anwendungen wie Automobil-Elektronik, bei denen für einen sicheren und effizienten Systembetrieb Echtzeit-Kommunikation und Hochgeschwindigkeitsdatenübertragung erforderlich sind.
Die Fähigkeit, Strom-, Masse- und Signalebenen in einem flexiblen mehrschichtigen PCB zu schichten, minimiert das Risiko von Rausch- und Übersprechen zwischen den Schaltkreisen und sorgt für eine überlegene Leistung in anspruchsvollen Umgebungen.
Einer der wichtigsten Vorteile von flexiblen mehrschichtigen PCB ist die Fähigkeit, für bestimmte Anwendungen angepasst zu werden. Flexible PCBs können auf die Bedürfnisse einzigartiger Designs zugeschnitten werden, unabhängig davon, ob es sich um spezielle Materialien, spezifische Geometrien oder benutzerdefinierte Ebenenkonfigurationen handelt.
Beispielsweise werden in LORA-fähige Geräte, die spezifische Frequenzen für die Kommunikation erfordern, wie 868 MHz oder 915 MHz, flexible PCBs in mehreren Schichten verwendet. Flexible PCBs anpassbaren mehrschichtigen mehrschichtigen PCBs sind ein wesentlicher Bestandteil der Erfüllung dieser Frequenzanforderungen sowie die Haltbarkeit, Zuverlässigkeit und Leistung von drahtlosen Kommunikationssystemen.
Flexible PCBs mit Einzelschichten bestehen aus einer Schicht leitendem Material, während flexible doppelschichtige PCBs zwei leitende Schichten mit einer Isolierschicht dazwischen enthalten. Flexible PCBs mit mehreren Schichten haben drei oder leitende Schichten, die eine höhere Komponentendichte und eine verbesserte Signalintegrität für komplexere Designs bieten.
Flexible PCBs aus mehreren Schichten bieten mehrere Vorteile gegenüber starren PCBs, einschließlich Flexibilität, leichterem Gewicht und besserer Leistung in engen Räumen. Sie sind besonders vorteilhaft für Anwendungen wie tragbare Elektronik und Automobilsysteme, bei denen Flexibilität und Raumeffizienz von entscheidender Bedeutung sind.
Während multi-layer-flexible PCB aufgrund ihres komplexen Design- und Herstellungsprozesses möglicherweise mehr im Voraus kosten, können sie langfristig kostengünstiger sein. Sie konsolidieren mehrere Funktionen in eine einzelne Einheit und verringern die Notwendigkeit separater Komponenten, was die Gesamtproduktionskosten senken kann.
Ja, flexible PCBs mit mehreren Schichten werden in Automobilanwendungen häufig verwendet, z. B. in Sensoren, Beleuchtungssystemen und Steuereinheiten. Ihre Flexibilität und Haltbarkeit machen sie gut geeignet für den Einsatz in Umgebungen, in denen Vibrationen, Temperaturänderungen und andere herausfordernde Bedingungen auftreten.
Mehrschichtige flexible PCBs werden in einer Vielzahl von Branchen verwendet, darunter Luft- und Raumfahrt, Automobile, tragbare Technologie, Medizinprodukte und Unterhaltungselektronik. Ihre Fähigkeit, komplexe Designs in kleinen Räumen zu bewältigen, macht sie ideal für diese Sektoren.
Flexible PCBs mit mehrschichtigen Schichten sind für die nächste Generation komplexer elektronischer Konstruktionen unerlässlich. Mit ihrer Fähigkeit, Verbindungen mit hoher Dichte, verbesserte Flexibilität, reduziertes Gewicht und überlegene Leistung bereitzustellen, revolutionieren flexible PCBs mit mehreren Schichten die Branchen wie Automobile, Luft- und Raumfahrt und tragbare Technologie. Diese flexiblen PCB bieten die Anpassungsoptionen an und unterstützen die Miniaturisierung und ermöglichen die Entwicklung kleinerer, effizienterer und leistungsfähigerer Geräte, wodurch die Anforderungen moderner Technologie gerecht werden.
Da die Branchen weiterhin die Grenzen der Innovation überschreiten, bleiben mehrschichtige flexible PCBs an der Spitze der Designlösungen und steigern den Fortschritt in Bezug auf Leistung, Effizienz und Raumnutzung.
