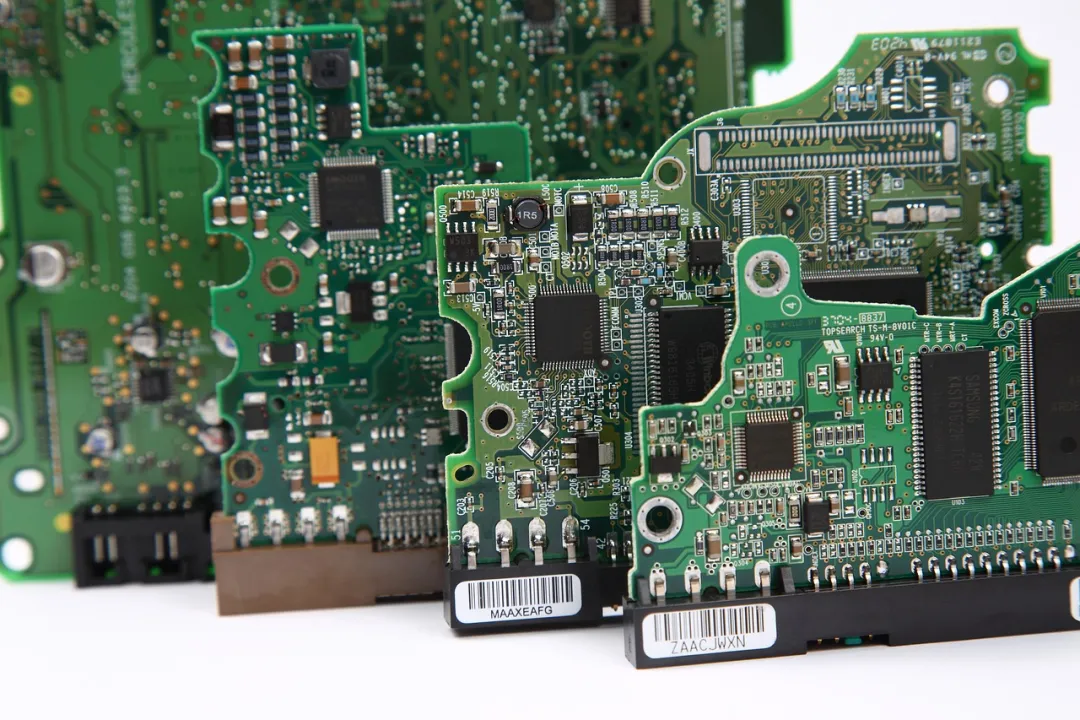

Gedruckte Leiterplatten (PCBs) stehen im Mittelpunkt moderner elektronischer Geräte und sind fast überall zu finden, von Smartphones bis hin zu Industriemaschinen. Trotz ihrer Allgegenwart sind nicht alle PCBs gleich. Es gibt viele Arten von PCBs, die jeweils bestimmte Anwendungsanforderungen entsprechen. In diesem Artikel werden die verschiedenen PCB -Board -Typen und deren Merkmale und Anwendungen untersucht.

#02

Singloe-Seite-PCB

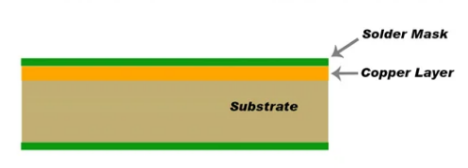

Einseitige PCB ist die einfachste und einfachste Art von PCB. Wie der Name schon sagt, haben sie eine leitende Kupferschicht nur auf einer Seite. Diese Art von PCB wird üblicherweise für einfache elektronische Geräte verwendet.

#03

Doppelseitige PCB

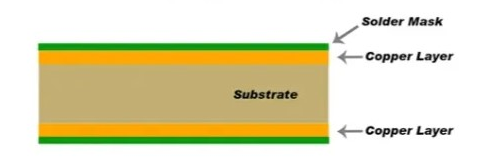

Die doppelseitige PCB verfügt über eine leitende Kupferschicht auf beiden Seiten der Platine. Auf diese Weise können Komponenten auf beiden Seiten und Verbindungen zwischen den beiden Seiten durch Löcher (durch die Platte gebohrte Löcher) montiert werden. Zweiseitige PCBs sind komplexer als einseitige PCBs und können fortschrittlichere elektronische Geräte unterstützen.

#04

Multi-Layer-PCB

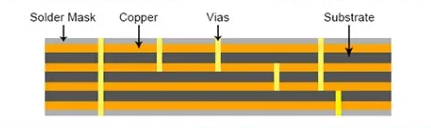

Mehrschicht-PCB besteht aus drei oder leitfähigeren Kupferschichten, die durch eine Isolierschicht miteinander verbunden sind. Diese PCBs werden in komplexen elektronischen Geräten verwendet, die ein hohes Leistungsniveau und eine Miniaturisierung erfordern. Mehrschichtige PCBs können 4 Schichten, 6 Schichten, 8 Schichten oder noch mehr Schichten haben.

#05

Starre PCB

Starre PCBs bestehen aus festem Substratmaterial und können nicht gebogen oder verdreht werden. Sie sind die am häufigsten verwendete PCB -Art für eine Vielzahl von Anwendungen, von einfachen Geräten bis hin zu komplexen Systemen. Starre PCBs können einseitig, doppelseitig oder vielschichtig sein.

#06

Flex PCB

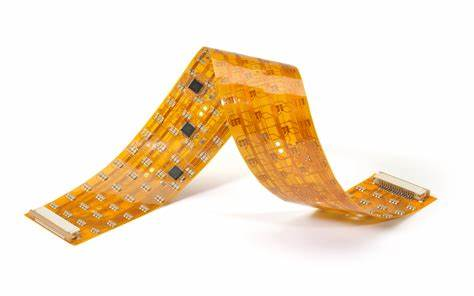

Flexible PCBs , auch als flexible Druckschaltungen (FPC) bekannt, bestehen aus flexiblen Kunststoffmaterialien wie Polyimiden. Diese Art von PCB kann gebogen, gefaltet oder verdreht werden, wodurch sie für Anwendungen mit begrenztem Raum oder unregelmäßigen Formen geeignet ist. Flexible PCBs können einseitig, doppelseitig oder mehrschichtig sein.

#07

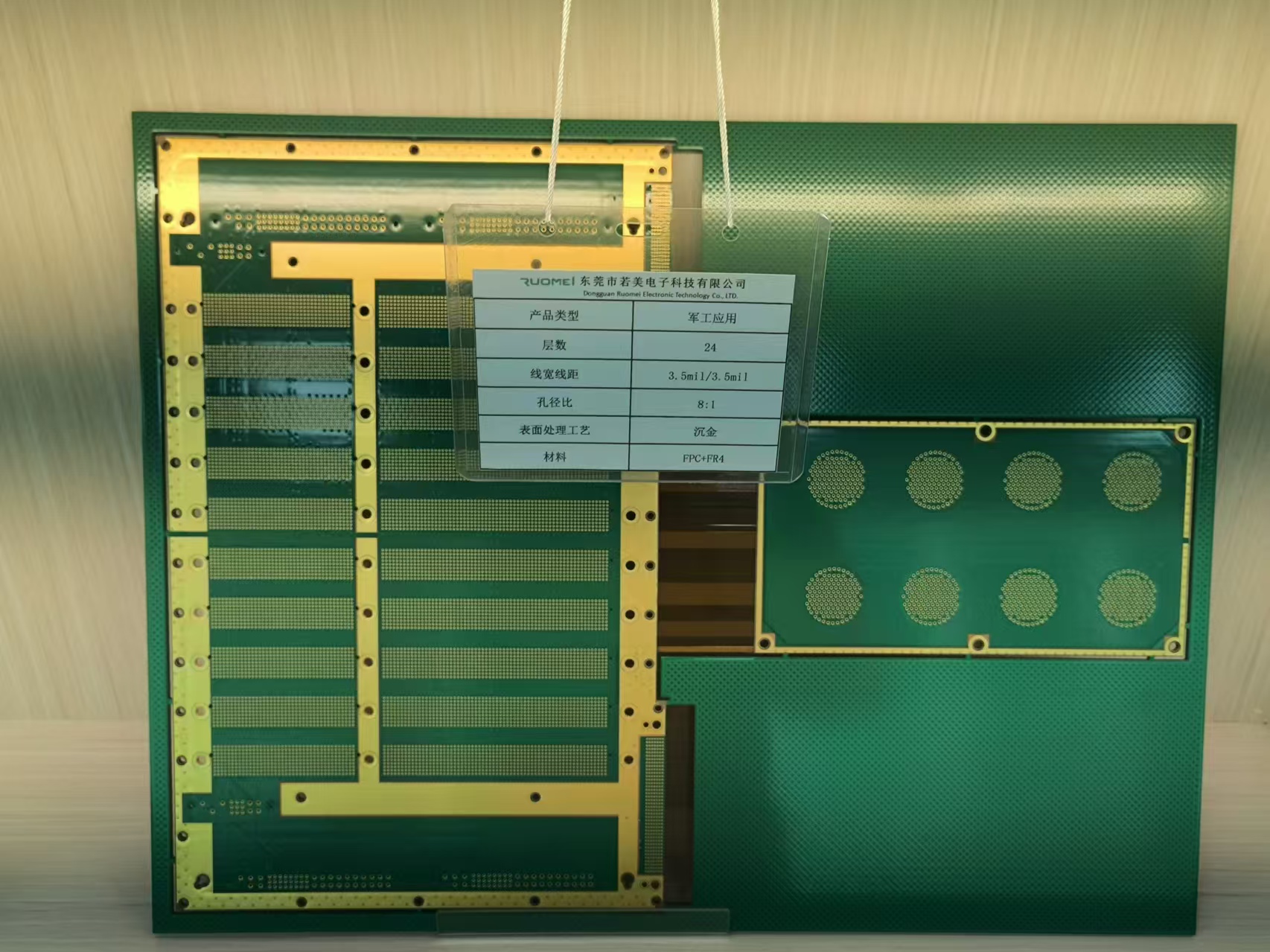

Starr-Flex-PCB

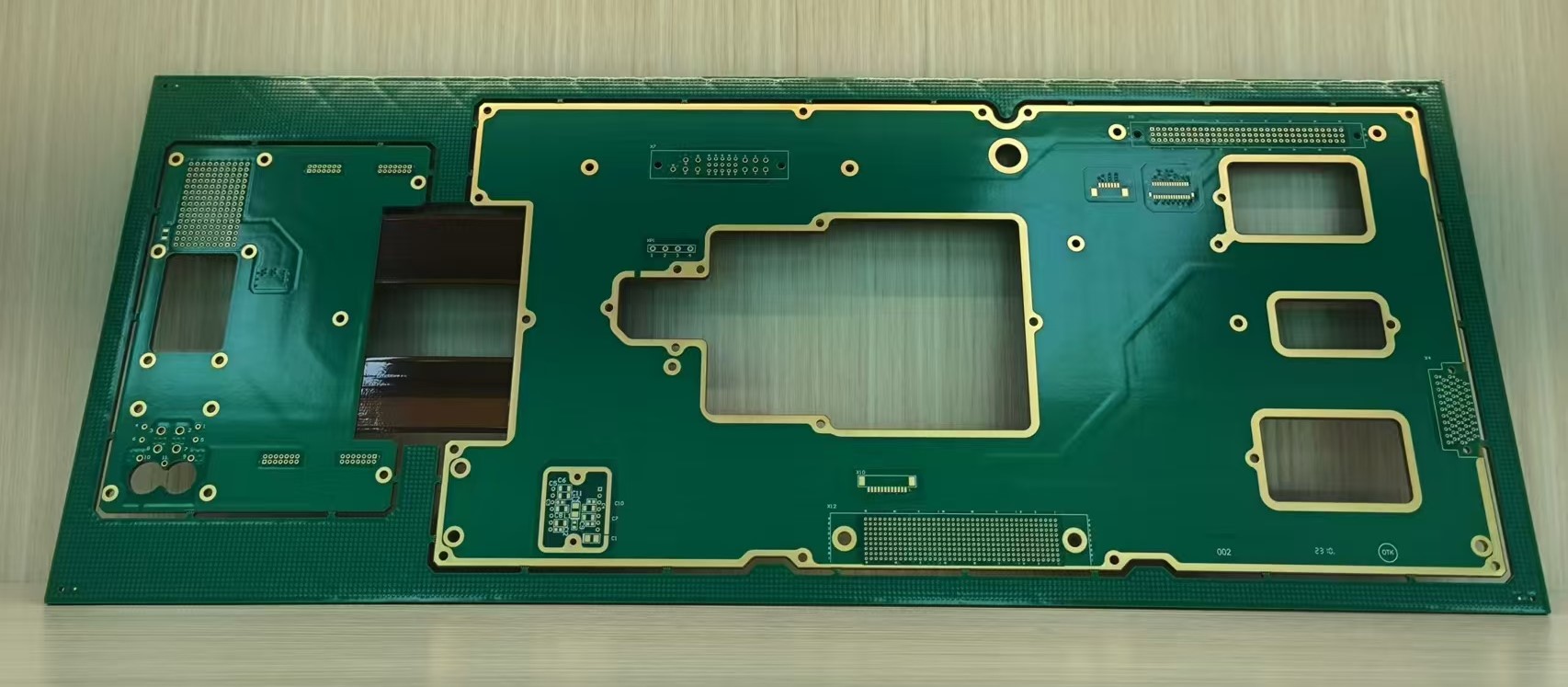

Starr und flexible PCB kombiniert die Eigenschaften von starren PCB und flexiblen PCB. Sie bestehen aus starre und flexiblen Teilen, die es dem Board ermöglichen, sich in einigen Bereichen zu beugen und gleichzeitig die strukturelle Integrität in anderen aufrechtzuerhalten. Diese Art von PCB wird in komplexen elektronischen Systemen verwendet, die Flexibilität und Haltbarkeit erfordern.

#08

Hochfrequenz -PCB

Hochfrequenz -PCBs sind so ausgelegt, dass sie bei hohen Frequenzen betrieben werden, typischerweise im Bereich von 500 MHz bis 2 GHz. Diese PCBs werden in Anwendungen verwendet, die eine schnelle Signalübertragung erfordern, z. B. Funkfrequenz (RF) und Mikrowellengeräte. Hochfrequenz -PCBs erfordern spezielle Materialien und Konstruktionsüberlegungen, um den Signalverlust und die Signalinterferenz zu minimieren.

#09

Aluminiumbasierte PCB

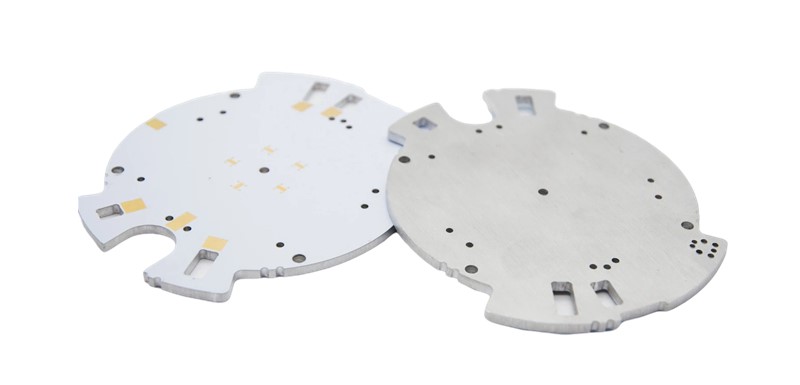

Aluminiumbasierte PCBs verwenden Aluminium als Substratmaterial anstelle des herkömmlichen FR4. Diese Art von PCB hat eine hervorragende Leistung von Wärmeableitungen und ist ideal für Geräte, die eine effiziente Wärmeableitung erfordern. Aluminiumbasierte PCBs werden üblicherweise in Hochleistungsanwendungen verwendet.
