In den elektronischen Geräten, die wir in unserem täglichen Leben verwenden, wie Fernbedienungen, Mobiltelefone, Kühlschränke, Fernseher, Klimaanlagen, Computer usw., gibt es einen wichtigen Teil namens „Leiterplatte“, der jedoch offiziell vollständig ist Der Name sollte „Printed Circuit Board“ lauten, da die Bildung seiner elektronischen Schaltkreise (Schaltkreise) dem frühen Buchdruck sehr ähnlich ist. Daher lautet die englische Abkürzung „PCB (Printed Circuit Board)“ und wird auch als abgekürzt „PWB (Printed Wire Board)“.
Kurz gesagt, die Leiterplatte ist wie die Basis des elektronischen Geräts und dafür verantwortlich, alle elektronischen Teile im selben Netzwerk zu verbinden, damit sie zusammenarbeiten können.
Man kann sich die Leiterplatte wie das Chassis eines Autos vorstellen, auf dem alle Komponenten des Autos installiert sind und zusammenarbeiten können.Allerdings habe ich persönlich das Gefühl, dass PCB eher einem städtischen Grundstück gleicht, auf dem im Stadtplan bereits eine Straße gebaut ist und das darauf wartet, dass andere Behördengebäude an einem festen Standort stationiert werden.Bei der entwickelten Stadt handelt es sich um eine PCBA (Printed Circuit Board Assembly), die wir üblicherweise „zusammengebaute Leiterplatte“ oder „zusammengebaute Platine“ nennen.
Der Hauptkörper der Leiterplatte ist eine Hartplatte mit einer Dicke von etwa 1,0 mm bis 1,6 mm. Abhängig von den Designanforderungen ist die Dicke der Leiterplatte manchmal dünner oder dicker und einige werden speziell als flexible Leiterplatte konzipiert ( FPCB), das gebogen und gebogen werden kann.Für einige speziellere Anforderungen werden starre und flexible Boards gleichzeitig zu Starr-Flex-Boards (Rigid-Flex-Boards) kombiniert.
Oben auf der Platine befinden sich eine oder mehrere Schichten aus leitfähigem Metall, normalerweise Kupferfolie, die geschickt so gestaltet sind, dass sie ein Netzwerk (elektronischen Schaltkreis) bilden, ähnlich wie die Straßen einer Stadt, und es den verschiedenen Komponenten des elektronischen Geräts ermöglichen, zu kommunizieren und zusammenzuarbeiten.
Diese Komponenten können passive Widerstände, Kondensatoren, Induktivitäten und andere Komponenten oder aktive Transistoren oder integrierte Schaltkreise (ICS) sein und alle haben ihre eigenen Funktionen.Wenn diese Teile über das Metallnetzwerk auf der Leiterplatte miteinander verbunden werden, entsteht ein vollständiger Stromkreis, genau wie bei der Verbindung der Gebäudeorgeln an verschiedenen Orten in der Stadt, und die Stromversorgung beginnt gemäß der Planung zu funktionieren.
Zusammenfassend lässt sich sagen, dass PCB es den verschiedenen Komponenten elektronischer Geräte ermöglicht, auf organisierte Weise zusammenzuarbeiten, um die von uns benötigten Funktionen zu erfüllen, z. B. Musik abspielen, Bilder anzeigen, Nachrichten senden usw.Dies ist die grundlegende Rolle von PCB in elektronischen Geräten.
Derzeit werden die auf dem Markt befindlichen Leiterplatten hauptsächlich in die drei Kategorien harte Leiterplatten, flexible Leiterplatten und weiche und harte Verbundleiterplatten eingeteilt.
Starre Leiterplatte
Der Hauptgrund für diese Klassifizierung von Leiterplatten liegt darin, dass die meisten Leiterplattenfabriken auf der Herstellung von Hartleiterplatten basieren und die Marktnachfrage nach Hartleiterplatten auch am größten ist, da Leiterplatten neben der Übertragung elektronischer Signale auch die wichtigste Verwendung darstellen Wird auch zur Unterstützung der Installation elektronischer Teile verwendet. Elektronische Teile werden normalerweise mit Lot auf der Leiterplatte befestigt, und Lot kann einer zu starken Biege- oder Verformungsbeanspruchung nicht standhalten.Andernfalls kann es leicht zerbrechen und sogar die elektronischen Teile selbst beschädigen.Aus diesem Grund habe ich eine Reihe von Artikeln verfasst, in denen ich mich mit den Ursachen von Lötrissen und Gegenmaßnahmen befasse.
Da es sich bei den meisten Leiterplatten um Hartleiterplatten handelt, verwenden wir im Allgemeinen „Leiterplatte (PCB)“, um die Hartleiterplatte darzustellen.
Die Hartplatine besteht aus einer ein- oder mehrschichtigen Leiterplatte, die mit einer leitfähigen Kupferfolie auf einem isolierenden Substrat (meist einem Glasfasergewebe mit bestimmter Festigkeit und Steifigkeit) bedeckt ist.
Flexible Leiterplatte

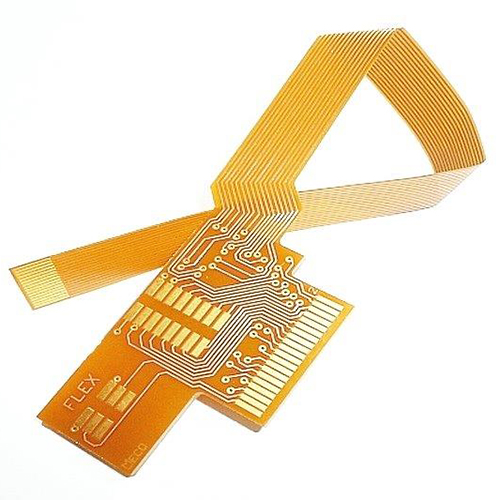

Flexible Leiterplatte (FPCB oder FPC).FPC wird hergestellt, indem leitfähige Kupferfolie auf eine Polymerfolie aufgetragen wird (die man sich zunächst als ein Material vorstellen kann, das einer Plastiktütenfolie ähnelt).
Der größte Vorteil von FPC liegt in seinen Wicklungs- und Biegeeigenschaften. Daher eignet sich FPC sehr gut für den Einsatz auf begrenztem Raum. Es kann nicht eine einzige Leiterplatte verwendet werden, um alle Designanforderungen des Produkts zu erfüllen. Bei einigen Produkten müssen möglicherweise mehrere Leiterplatten überlappt werden , so dass die FPC gebogen werden kann, um sie anzuschließen, einige können dies tun, um die Kosten für die Platte zu sparen.Verwenden Sie Softboards für Fernsignalverbindungen.
Der größte Nutzen von FPC besteht also darin, die elektronischen Signale verschiedener Leiterplatten miteinander zu verbinden.
Da das FPC jedoch gewickelt werden kann, kann es die darauf zu verschweißenden elektronischen Teile nicht tragen, aber das Problem ist vom Menschen verursacht. Intelligente Ingenieure haben eine harte Verstärkungsplatte unter dem FPC entwickelt, damit Sie keine Angst haben müssen der durch den Lötriss verursachten FPC-Verbiegung.
Im Vergleich zu Hartfaserplatten eignet sich FPC nicht zum Entwerfen komplexer Schaltkreise und zum Schweißen präziser elektronischer Teile.
Starr-Flex-Leiterplatte

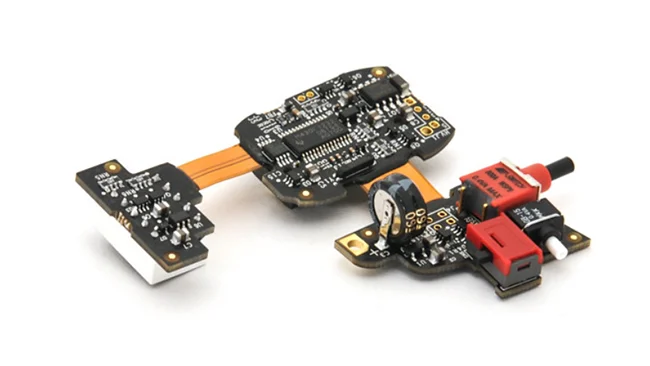

Der Hauptzweck des Soft Boards (FPC) besteht darin, verschiedene Hard Boards (PCB) zu verbinden. Um das Soft Board jedoch auf dem Hard Board zu befestigen, wird das Soft Board normalerweise mithilfe eines Steckverbinders oder der HotBar-Technologie direkt mit dem Hard Board verschweißt , aber es ist notwendig, einen gewissen Platz auf der Hartplatine für die Schweißposition des Steckverbinders oder der Weichplatine freizuhalten.Da für Produkte mit immer kleineren Abmessungen und immer höherer Teiledichte immer weniger Platz zur Verfügung steht, kamen einige Leute auf die Idee, die weiche Platine mit der harten Platine zu kombinieren, um eine „starre Verbundplatine“ (Rigid Flex PCB) zu bilden )', so dass der Steckverbinder oder die weiche Platine Platz zum Schweißen für andere Teile freigeben kann.
Allein die Idee ist sehr schön, „weiche und harte Verbundplatten“ haben auch viele Vorteile, wie z. B. Platzersparnis, Reduzierung der Verluste bei der elektronischen Signalübertragung, Vereinfachung der Montageschritte, um die Arbeitszeit zu verkürzen, aber die Realität ist grausam, weil die Einheit Der Preis für weiche und harte Verbundplatten ist nicht billig, die tatsächlichen Betriebskosten sind niedriger als bei weichen Platten + harten Platten + Anschlüssen, und sie sind ebenfalls teuer. Darüber hinaus muss die SMT-Produktion das Ofentablett (Träger) verwenden, um die weichen Platten zu stützen. und die Wartung ist nicht bequem.
„Weiche und harte Verbundplatten“ werden im Allgemeinen nur in einigen höherwertigen Produkten verwendet, oder das Produktdesign weist inhärente Einschränkungen auf.Daher können „weiche und harte Verbundplatten“ als Option für Design und Prozess verwendet werden.
Zusätzlich zu den oben genannten Klassifizierungsmethoden gibt es auch die folgenden PCB-Unterteilungen:

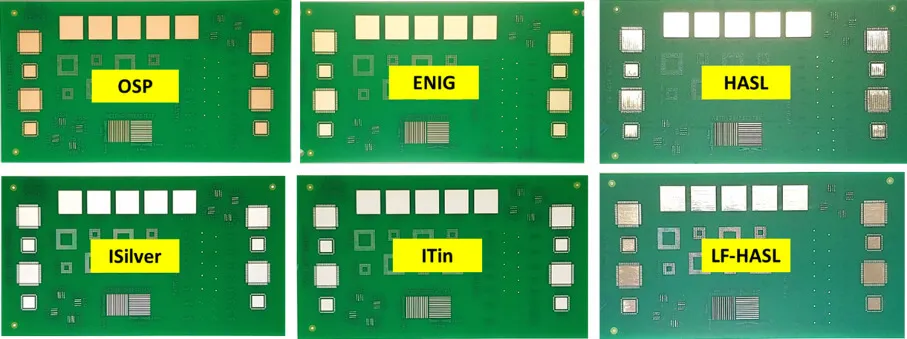

Nach Oberflächenbehandlung klassifiziert: OSP, Vergoldung, ENIG (Gold/Gold-Ausfällung), HASL (Zinnspray), ImSn (Zinn), ImAg (Silber).
Nach Produktanwendung klassifiziert: Computerplatine, Kommunikationsplatine, Fahrzeugplatine, Unterhaltungselektronikplatine, elektronische Montageplatine (IC-Trägerplatine).
Klassifizierung nach der Anzahl der Schaltungsschichten: Einzelplatte, Doppelplatte, Mehrschichtplatte.
Nach Substrat klassifiziert: Kunststoffsubstratplatte, Keramiksubstratplatte, Metallkernsubstrat (Aluminiumsubstrat, Kupfersubstrat usw.).

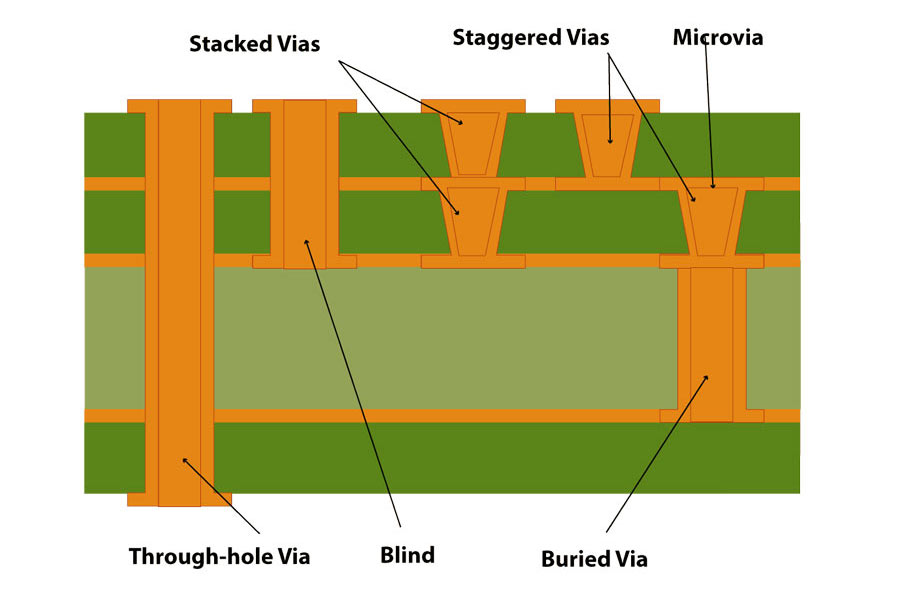

Es wird nach der Through-Hole-Struktur klassifiziert: Through-Hole-Board (Plating-Through-Hole-Board), Micro-Via-Board (Micro-Via-Board), Sackloch-Board, High-Density-Board (HDI-Board).
