Ein Artikel, der Ihnen das Verständnis des PCB-Stempellochs vermittelt

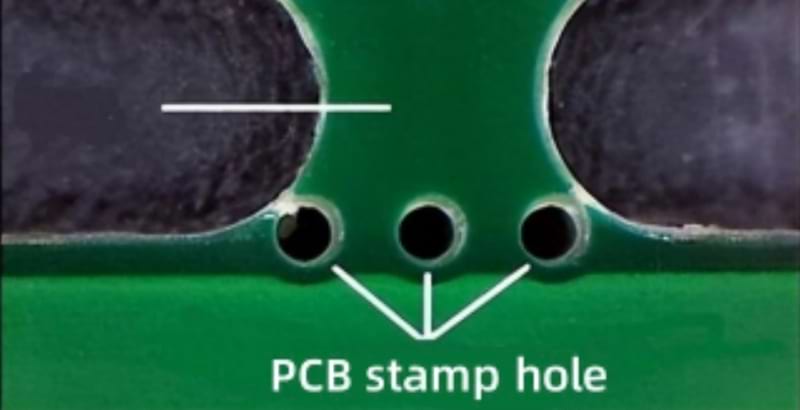

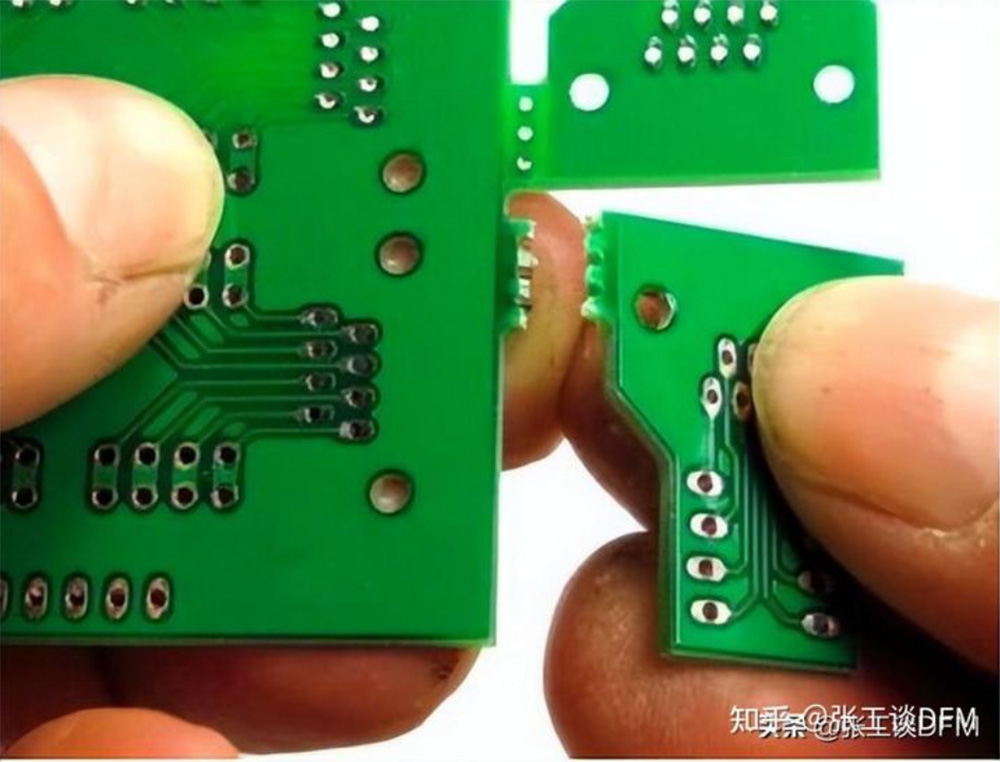

Was ist ein PCB-Stempelloch?

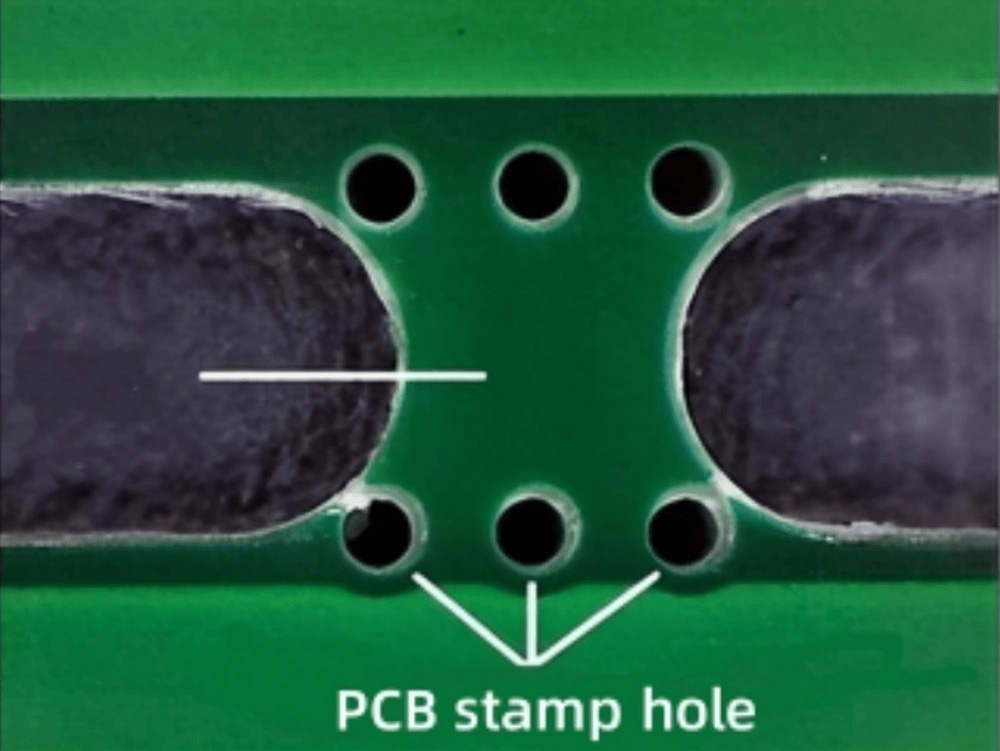

Stempellöcher sind Löcher im Motherboard-Panel, die dazu dienen, die kleinen Leiterplatten, aus denen das Array besteht, miteinander zu verbinden, sodass Sie Komponenten problemlos von der Leiterplatte entfernen können.

Die Stempellöcher sind perforiert und brechen beim Herunterdrücken auf, sodass Sie Komponenten entfernen können, ohne die Leiterplatte selbst zu beschädigen.

Die Rolle des PCB-Stempellochs

1. Sie können die kleinen Leiterplatten zu einem Set verbinden

Wenn Sie eine Reihe von Leiterplatten haben, die verbunden werden müssen und zu klein für die Verwendung eines Steckverbinders sind, können Sie Stanzlöcher verwenden, um sie miteinander zu verbinden.Die Perforationen ermöglichen den Stromfluss durch die Leiterplatte und die Verbindung zu anderen Leiterplatten in der Nähe.

2. Kann Strom und Daten zwischen zwei verschiedenen Leiterplatten/Geräten übertragen

Wenn Sie ein Gerät benötigen, das mit einem anderen Gerät kommunizieren kann, können Sie Stempellöcher verwenden.

Unterschiede zwischen PCB-Stempellöchern und V-Nuten

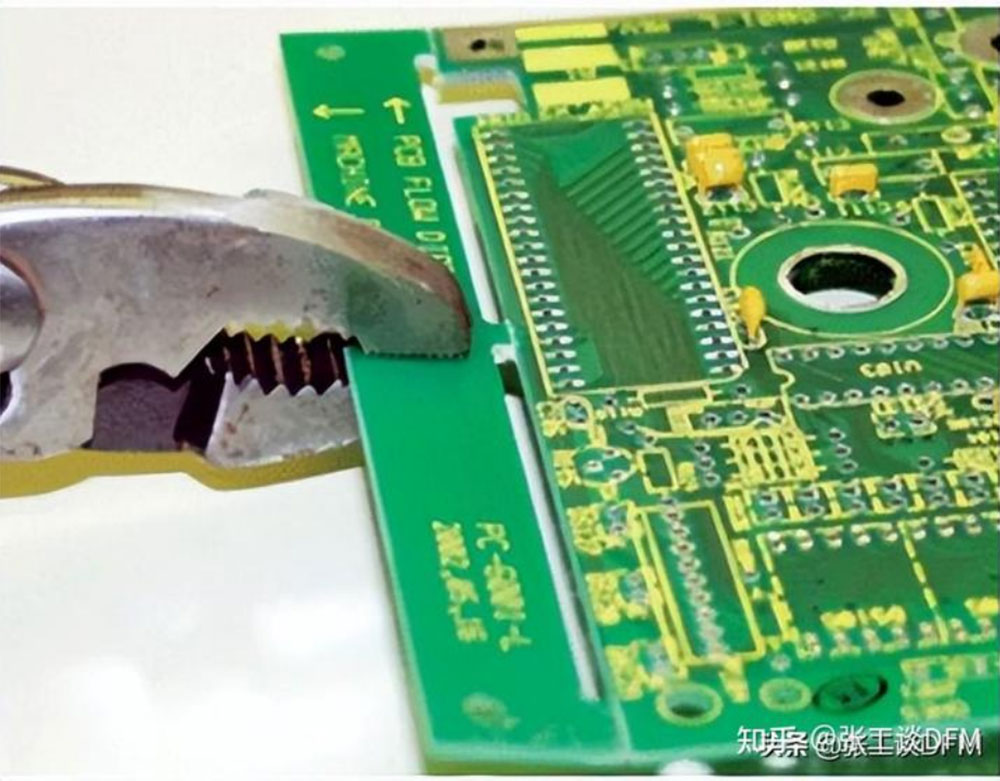

1. V-CUT

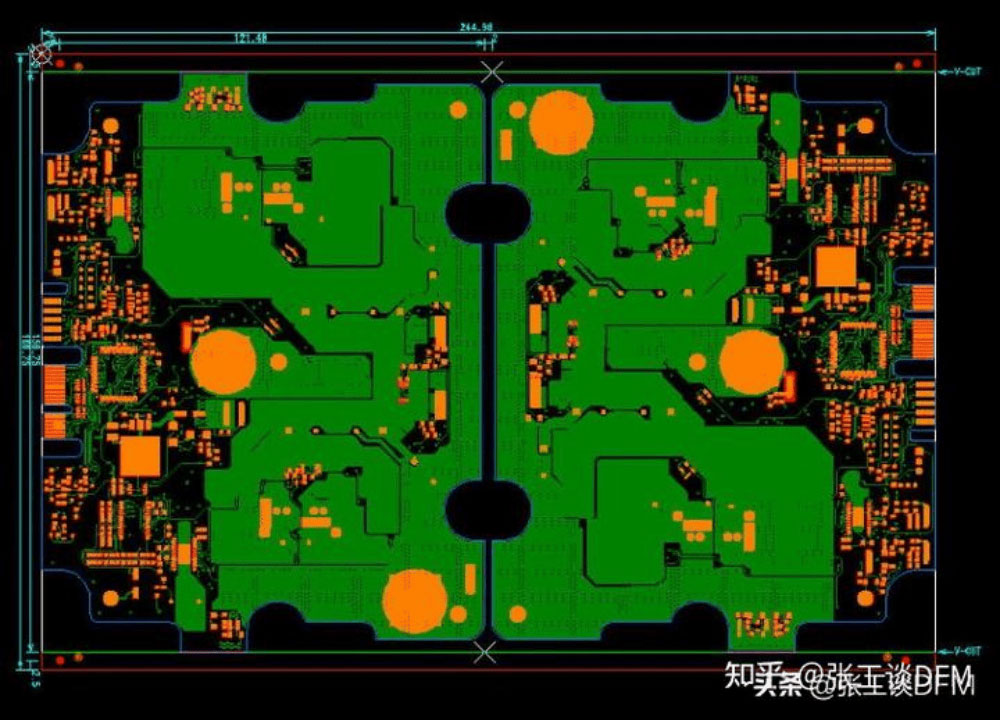

V-Nut ist die gebräuchlichste Art der Leiterplattenmontage. V-CUT bedeutet, dass mehrere Leiterplatten oder dieselbe Leiterplatte kombiniert und zusammengefügt werden können und dann nach der Leiterplattenbearbeitung mit einer V-CUT-Maschine zwischen den Leiterplatten eine V-förmige Nut geschnitten wird Nut, die während des Gebrauchs oder vor der Einkapselung gefaltet werden kann.

Wenn eine doppelseitige V-Nut verwendet wird, sollte die Tiefe der V-Nut auf etwa 1/3 (die Summe der Nuten auf beiden Seiten) kontrolliert werden und die Nutgröße genau und die Tiefe gleichmäßig sein.

Vorteile von V-Nuten:

· Niedrigere Kosten

· Einfachere Herstellung

· Die Qualität wird besser und die Verformung ist geringer

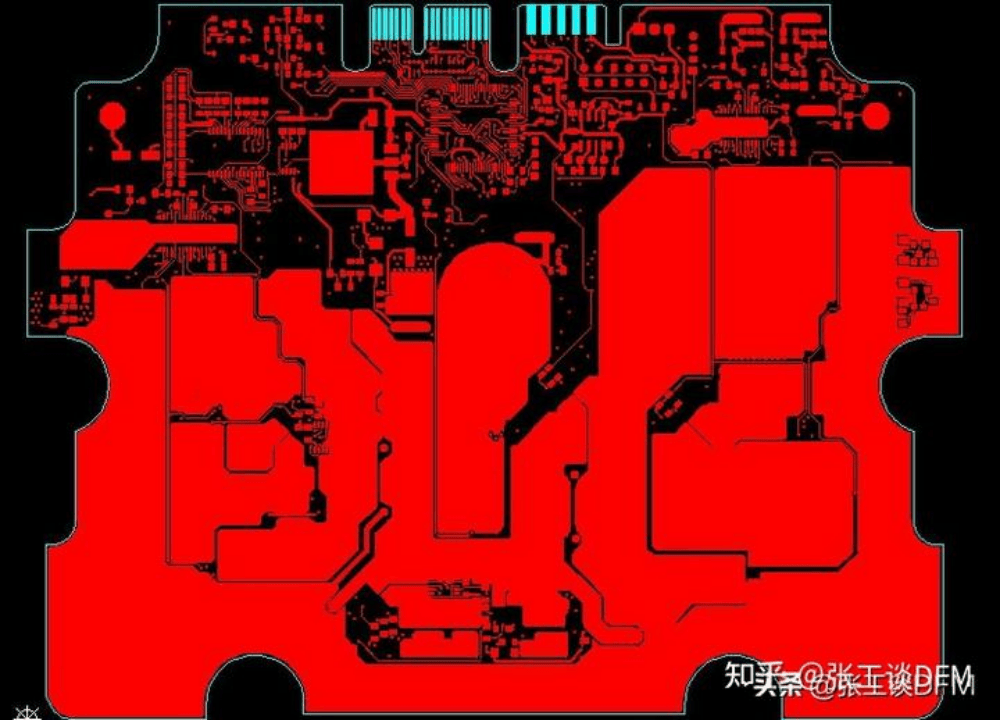

2. PCB-Stempelloch

In vielen Designs werden PCB-Stempellöcher anstelle von V-Nuten verwendet.

Vorteile von Stempellöchern:

· Bessere Festigkeit, kann direkt gebrochen werden, im Gegensatz zu Gewindebohrern, die mit Fräsmaschinen geschnitten werden müssen

· Je größer das Loch, desto mehr Oberfläche greift der Kleber, was die Installation erleichtert und verhindert, dass sich die Leiterplatte bewegt.
